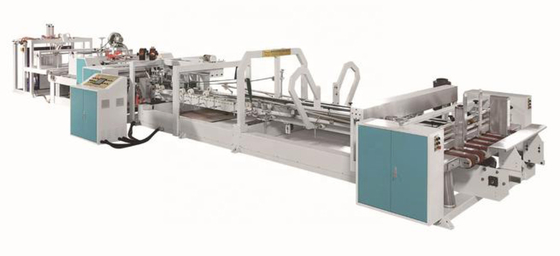

De Nietmachine Stikkende Machine van de kartondoos voor Volledige Automatisch van de Kartondoos
◆De controle van de machine het volledige computer automatische enig stemmen, gemakkelijk te werken, eenvoudig; Kan enige spijker opslaan 1000.
◆De schroefmixer bottomleess met dekkingsdoos kan ook zijn (wanneer het opdracht geven tot);
◆3-5 minuters om grootte aan te passen, eenvoudig en snel;
◆Spijker hoofdmacht voor de servomotor, mechanische snelheid: 800 spijker/minuties.
◆Stukkendocument de afdeling keurt de vacuümadsorptie goed het voorriemdocument ervoor zorgt het karton niet skewed is;
De riemen van de machine voorvoeder, riemhoogte kunnen afzonderlijk worden aangepast, levensduur verhogen;
◆De stukken in het document met partij die apparaat omwikkelen kunnen keurig vlot document verzenden.
◆Mixer het voeden de machine keurt servomotorcontrole goed, om ervoor te zorgen dat de spijker van stabiel en nauwkeurig;
◆Dit machineontwerp heeft doos de plastic functie, geen schaar in het nagelen, keurig niet helling verzekert; Before and after
de machine om de schaarmond te verzekeren kan niet meer dan plus of minus 2 mm.
◆In stukken kan de machine dubbele schroef, enige schroef zijn, spijkers, dubbel en schroef en enig hoofd versterken
schroef éénmalige complition;
◆De machine keurt de verrichting van het computerscherm goed, en toont de foutenbeschrijving;
◆In stukken kan de machine drie laag worden genageld, wordt het vijf laagkarton (verklaring vooraf met orde) vereist
voor een zeven laag;
◆Een het automatische tellen het stapelen kwantitatieve output in stukken de machine tenslotte.
◆Stukken van inheems het in balen verpakken deel voor aanpassing.
◆De mixermachine tijdens normale bedrijfsvoering lijkt skewed, automatisch zal ophouden.
|
maximum*2 (van A+B)
|
3000mm
|
de minimumlengte A
|
250mm
|
|
minimum*2 (van A+B)
|
900mm
|
de maximumhoogte D
|
1150mm
|
|
maximum (C+D+C)
|
1200mm
|
de minimumhoogte D
|
250mm
|
|
minimum (C+D+C)
|
350mm
|
de breedte E van de spijkertong
|
35--40mm
|
|
de minimumbroodjesinham C
|
25mm
|
Mechanische lengte
|
19000mm
|
|
de grootste schokinham C
|
560mm
|
Machinebreedte
|
4450mm
|
|
de maximumbreedte B
|
1320mm
|
Machinegewicht (T)
|
25
|
|
de minimumbreedte B
|
200mm
|
snelheid (spijker/min)
|
800
|
|
maximumlengte
|
1320mm
|
orde
|
1--99
|
|
hoogte van spijkers
|
30--80
|
Het nagelen snelheid
|
120m/min
|
|
kleverige doossnelheid
|
200m/min
|
macht (kW)
|
60
|
|
Spijker hoofdsnelheid
|
800 spijker/min
|
|
De minimumdikte van de raad
|
4mm
|
|
De maximumdikte van de raad
|
12mm
|
|
U spijker interne breedte
|
12mm
|
|
Vlakke draadspecificaties
|
17# (2.0*0.75)
|
|
De neiging van de spijkerdoos
|
45
|
|
De minimumafstand van het nagelen
|
30mm
|
|
De motormacht
|
12kw
|
Hoofdconfiguratie
◆Japan, de servomotor van Yaskawa, merk. ◆De omschakelaar, schakelaars is het merk van Schneider.
◆Het servomotorreductiemiddel KALKT, het merk van Taiwan.
◆PLC voor het OMRON-merk.
◆Het touche screen is Kunlun Tongtai.
◆Foto-elektrische schakelaars, nabijheidsschakelaars, stroomonderbrekers voor het merk van Schneider.
◆Spijker hoofd hoofddelen die voor het Japanse matrijzenstaal vervaardigen; de scherpe Bladen, de bodemmatrijs voor de Duitse invoer tungten staal.
◆De cilinder, elektromagnetische klep is het merk van Taiwan AIRTAC; de belangrijkste klep van de cilindersolenoïde is Japans SMC-merk.
◆De elektromagnetische koppeling is het merk van Taiwan.
◆De gehele machine wordt omgezet door precisiecnc machinaal bewerkend centrum;
◆De gehele machine om opdracht te geven tot, de capaciteit van de ordeopslag is 1000.Adjust de grootte van slechts 1 tot 3 minuten.
Machinebriefing:
1, Kostuum voor A, B, C, ab-Fluit en 3 laag, 5 laag golfkartondeeg en steek.
2, Stikkende hoogtewaaier: 40500mm
3, het Stikken hoek: 45 graad
4, Regelbare enige of dubbele steek, in spijker volgzaam met van Chinese norm (1.81*0.71mm) grootte 17 (2.0*0.7mm) of 18.
Hoofdlijnen:
1, snel vouwend
2,8 volume regelbare vacuüm het voeden riemen verzekert het nauwkeurige voeden.
3, Drie keer re-vouwend en vouwend mes krijgen het nauwkeurigere vouwen.
4, Goede controle op het fenomeen van de vissenstaart om het afval te verminderen
5, Machine hebben bladscheiding en registratieeenheid, snelle ordeverandering en het keurige vouwen en lijmen.
6, Gebruikend intelligent draad het voeden systeem met minder draadwiel het dragen.
7, PLC, HMI en de hoofd Servomotor maken de verrichting van de machine eenvoudig en stabiel.
|

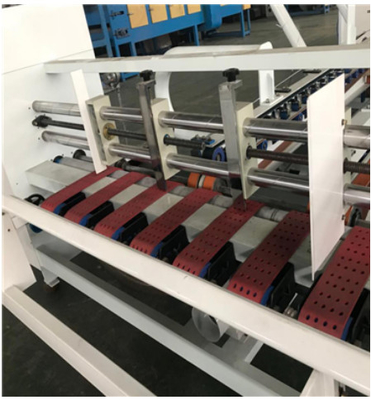

Het voeden sectie
Document het voeden het deel keurt de timingsriem van de frequentieomzetting, vacuümdieadsorptievoorzijde goed, met zij klappend apparaat wordt uitgerust, ervoor zorgt dat de akte in niet schuin.
|
|

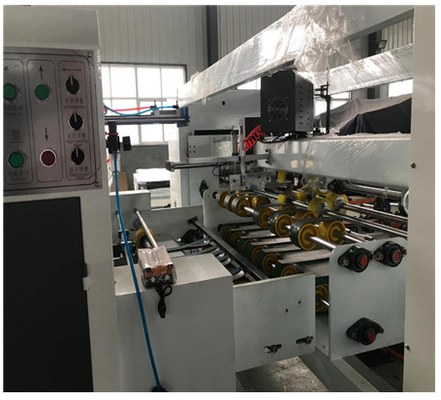

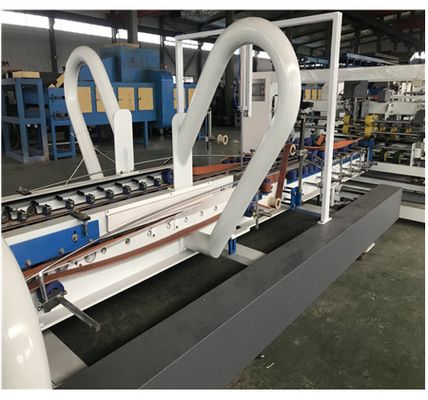

Het vouwen van sectie
De het vouwen kenmerken wordt opgezet met het vouwen van wiel, draagt tweede keer van het vouwen. Dit maakt vouwen van het karton mooier. Deze machine alvorens de te stikken doos in het gevouwen deel een het vormen apparaat heeft, die het karton vouwen alvorens te stikken, daar verzekert is geen schaarverschil.
|
|
|
De correctiesectie:
De verbeterende sectie keurt goed dient motor aan correctie, dan synchroon riemvervoer het vakje in het stikken van sectie, geen schaarverschil verzekert.
|
Stikkende sectieHet stikkende hoofd keurt speciale duurzame materialen goed, en niet gemakkelijk te beschadigen, versnelt aan 800/1000 spijkers per minuut, is de machineeigenschappen dat het hoofd servomotor dirct aandrijving goedkeurt, is de snelheid stabiel en nauwkeurig. Kan enige spijker, dubbele spijkers, hoofd doen en staartsteek, die de middenstokverrichting versterkt. Een lijn die van Nial 2 spoelen gebruikt 20 kilogram het automatische draad voeden, vermindert de tijd voor veranderende draadspoel.
|
|
| Verpakking en het Verschepen |
Keurt vochtbestendige en shock-proof verpakking goed die voor weg over lange afstand geschikt is
vervoer en diverse soorten weersomstandigheden. Een volledige reeks van onderhoud en verrichting
de handboeken is inbegrepen.
