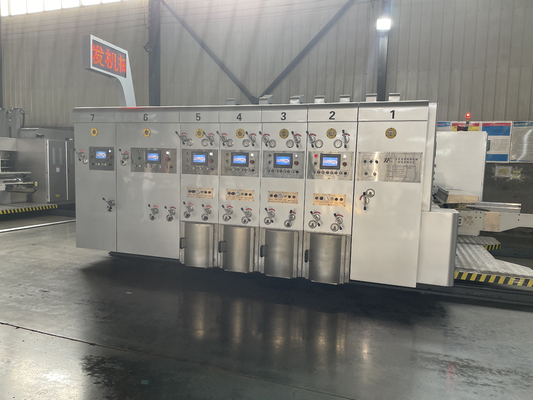

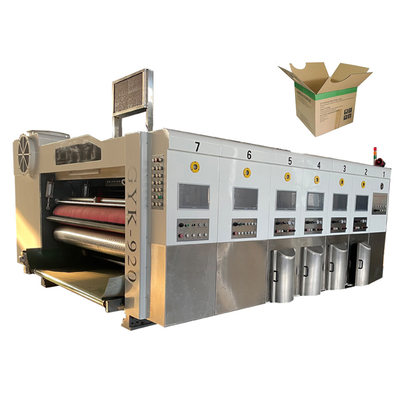

GYM-A 1628 driekleurendruk steek- en stansmachine

Ⅰ.Voedergedeelte:

1. Voorrandinvoer:

1) Vier rijen wielen type lead edge voedingssysteem, eenvoudige bediening, hoge precisie.

2) De voorrandwielen nemen het merk Maxdura uit Taiwan over, duurzaam slijtvast.

3) 7,5 kW ventilator, luchtaanzuiging hulppapierinvoer, volgens de buiggraad van het bord, instelbaar luchtvolume om een ​​soepele papierinvoer te garanderen.Variabele frequentie regelt het luchtvolume.

4) De posities van de linker en rechter schotten worden elektrisch geregeld door de schroefstang, die gemakkelijk en snel kan worden aangepast.De positie van de bovenste en onderste speling van het voorste schot wordt afzonderlijk handmatig aangepast.

5) Kies met de skip-feeding-functie de skip-feeding-functie volgens de behoeften om de verwerking van grote platen te garanderen.Het optillen en laten vallen van papier neemt een cilinder aan om de actie snel te duwen en moeite te besparen.

6) De hostmachine keurt frequentieconversiecontrole goed, de start van de machine, loopt soepel en kan 30% energie besparen.

7) Uitgerust met de vergrendelingsschakelaar die is verbonden met de stanseenheid, om een ​​dringende stop te realiseren, de voeding te stoppen of de voeding te hervatten, voorwaartse en achterwaartse jog, fasejog van elke eenheid en meer gehumaniseerde bediening.

8) Het achterpapierframe kan de positiebeweging elektrisch regelen, de aanpassing versnellen.

9) Stofverwijderingsapparaat: uitgerust met een hoogwaardige borstel en een 4 kW stofverwijderingsventilator, kan het onzuiverheden op het afdrukoppervlak van karton in grote hoeveelheden verwijderen en de afdrukkwaliteit verbeteren.

10) Handmatige aanpassing van de positie van het achterschot.

11) Teller papierinvoer, productiehoeveelheid instellen en weergeven.

2 .Eenheidscheiding en combinatie.

1) Scheiding van de elektrische besturingseenheid en combinatie met een alarmbel, en het alarm zal continu klinken tijdens de bewegende reis om de veiligheid van de operators te waarborgen.

2) de transmissie-as is uitgerust met een veiligheidskoppeling om schade aan de machine als gevolg van verkeerde bediening te voorkomen (wanneer de machine niet is vergrendeld, kan de gastmachine niet starten).

3) Pneumatische vergrendeling.

4) Startbeveiliging van de hostmotor.

3. Papierinvoerrol

1) De buitendiameter is 155 mm.

2) Naadloze stalen buis, gecoat met slijtvast rubber en uitgebalanceerde correctie.

3) De diameter van de onderste toevoerrol is 155 mm en verchroomd.

4) De speling van de papierinvoerrollen wordt handmatig aangepast door een dubbelpolig zelfremmend wormwiellichaam en de speling wordt aangepast door een excentrisch tandwiel, gemarkeerd met schaal.

4. Auto terug naar nul apparaat

1) De invoereenheid en de afdrukeenheid worden automatisch op nul gezet.

2) Over het algemeen is de doos uitgerust met een automatisch nulstellingsapparaat, dat door twee stukken testkarton in de juiste positie kan worden gebracht om de verspilling van karton te verminderen.

Ⅱ.Afdruk eenheid

1. Drukrol

1) De buitendiameter van 410 mm.

2) Stalen plaatmateriaal, vlakslijpen, hardverchromen.

3) Saldocorrectie, soepele werking.

4) Vaste rol met ratelwiel die de drukplaat installeert.

5) De plaatgroef van het hele formaat, geschikt voor hangende versie van 9 mm, is van toepassing.

6) Laad en ontlaad de drukplaat, maak positieve en negatieve bochten met een elektrische voetschakelaar.

7) Drukrol transversale handmatige aanpassing, het bereik van 2-5 mm.

1. Drukrol afdrukken

1) De buitendiameter is 175 mm.

2) Stalen buisoppervlakslijpen, hardverchromen.

3) Saldocorrectie, soepele werking.

4) De opening van de drukpersrol wordt handmatig aangepast door een dubbelpolig zelfborgend wormwiellichaam en de opening wordt aangepast door een excentrisch tandwiel, gemarkeerd met een schaal.

2. Stalen rasterwals (gemaakt door bedrijf Haili uit de provincie Jiangsu)

1) De buitendiameter van 215 mm.

2) Het oppervlak van de stalen buis maakt gebruik van een geavanceerd verchromingsproces, dat hard, glad en slijtvast is.

3) De stip is consistent en de inkt is gelijkmatig.

4) Verleng de levensduur van de drukplaat en de rubberen rol.

5) Dubbelpolig zelfborgend slakkenhuis wordt gebruikt om de speling van de aniloxrol handmatig aan te passen, en de excentrische stalen huls wordt gebruikt om de speling aan te passen en de schaal is gemarkeerd.

3. Rubberen rol

1) Buitendiameter is 205 mm.(gemaakt door jizhou chunfeng.)

2) Het oppervlak van de stalen buis is bedekt met slijtvast rubber.

3) Speciaal slijpen in rubberen rol, goed inktoverdrachtseffect.

4) Dubbelpolig zelfremmend wormwiellichaam wordt gebruikt om de speling tussen rasterwals en rubberen rol handmatig aan te passen, en excentrische tandwielen worden gebruikt om de speling aan te passen en de schaal is gemarkeerd.

4. Bovenste en onderste papiergeleidingsrol

1) Bovenste rol: buitendiameter 86 mm, naadloze buis, met vier papierwielen.

2) Onderste rol: buitendiameter 155 mm, naadloze stalen buis, vlakslijpen, hardverchromen.

3) De speling van de papierinvoerrollen wordt handmatig aangepast door een dubbelpolig zelfremmend wormwiellichaam en de speling wordt aangepast door een excentrisch tandwiel, gemarkeerd met schaal.

5. Fase-aanpassingsapparaat

1) Planetaire tandwielstructuur.

2) De drukfase keurt LCD microcomputer elektrische digitale 360 ​​graden aanpassing goed.(instelbaar voor bediening en stop).

3) Handmatige zijwaartse positie, instelbare afstand +/- 5 mm.

4) De drukplaatrol gebruikt een LCD-microcomputer om de fase aan te passen, die op nul kan worden teruggezet en de plaat snel en met hoge precisie kan aanpassen.

6. Inktrecyclingsysteem

1) Pneumatische membraanpomp, stabiele inkttoevoer, eenvoudige bediening en onderhoud.

2) Inktfilterscherm, filteronzuiverheden.

7. Phase fix-apparaat afdrukken

1) Pneumatisch remmechanisme.

2) Wanneer de eenheden gescheiden zijn of bezig zijn met fase-aanpassing, beperkt het remmechanisme de rotatie van de machine en handhaaft het het vaste punt van de oorspronkelijke versnellingspositie.

Ⅲ.Slotting Unit (volledige computeraanpassing)

1. Het aanraakscherm van de computer wordt gebruikt

Via PLC en roterende encoder kan automatische detectie en aanpassing worden gemaakt.Opslagorders kunnen worden ingeroepen.

2. Volledige computeraanpassing

Pas niet alleen het touchscreen van de computer aan, maar pas ook de axiale richting en de kasthoogte van elke snijstoel aan via PLC en roterende encoder.Elektrische bedieningsknoppen kunnen ook worden gebruikt om de axiale richting van elke snijstoel en de hoogte van de kist aan te passen.

3. Aanpassing van de slotfase

1) Sleuffase-aanpassing maakt gebruik van PLC-aanraakschermfrequentieconversiecontrole en elektrische digitale 360 ​​° -aanpassing (beweging en stop kunnen allemaal worden aangepast).

2) Fase nul-instelapparaat om een ​​consistente sleufpositie te garanderen.

4. Voorvouwgedeelte

1) Pre-vouwschachtdiameter 110 mm, gebruik hoogwaardige naadloze stalen buis.Oppervlakteslijpen, dynamische balanscorrectie, hardverchromen, soepele rotatie.

2) Het voorvouwwiel maakt gebruik van geavanceerde technologie om het grote voorvouwwiel te verbeteren, zodat het karton niet kapot gaat wanneer de lijn wordt gekreukt.

5. Rillen van het wielgedeelte

1) De diameter van de vouwrol is 124 mm en er wordt gebruik gemaakt van hoogwaardige naadloze stalen buizen.Oppervlakteslijpen, dynamische balanscorrectie, hardverchromen, soepele rotatie.

2) Het vouwwiel maakt gebruik van geavanceerde technologie.Het bovenste wiel is gemaakt van harslijm met hoge hardheid en groeven in het midden.Bij het synchroon passeren van het board met het onderste wiel loopt de boardlijn niet weg van de schuinte.

3) De axiale positie van het rilwiel, het voorvouwwiel en de groeffreesschijf wordt automatisch synchroon aangepast door de precisiekogelschroef.

4) De aanpassing van de onderste rol van het vouwwiel, de voorvouwrol en het gleufmes, de verstelbare excentriciteitshulsstructuur wordt gebruikt om de structuur compact, gemakkelijk aan te passen en nauwkeurig te positioneren;

5) De afstelling van de onderste rolspeling van het vouwwiel, de voorvouwrol en het sleufmes worden handmatig aangepast door het dubbelpolige zelfborgende wormwiellichaam en de speling wordt aangepast door een excentrisch tandwiel en gemarkeerd met een schaal.

6. Voorvouw-, slit- en gleufmeszitting

1) De diameter van de bovenste rol van sleuven is 156 mm, naadloze stalen buis, de twee keer slijpen, het oppervlak hard verchromen, soepel bewegend.

2) De diameter van de onderste rol van sleuven is 156 mm, naadloze stalen buis, de twee keer slijpen, het oppervlak hard verchromen, soepel bewegend.

3) Precisiebewerking van de bovenste gleufbladschijf.

4) Elektrische regeling van de synchrone axiale positie van de bovenste en onderste groefmesschijven, het rilwiel, de scheurmesschijf en het voorrilwiel.

5) Sleuven met enkele as en dubbele bladen, de hoogteverstelling van de doos neemt de elektrische controlestructuur met interne tanden over, zodat de smeerolie de doos niet gemakkelijk kan verontreinigen.En de hoogteverstelling van de doos heeft een elektronische aanrijbeveiliging, zal de machine niet beschadigen.

6) Het traversemechanisme van de geleideplaat neemt het combinatieontwerp van precisiekogelschroef en lineaire optische as over, met flexibele beweging en nauwkeurige positionering.

7. Slotfase-aanpassingsmechanisme

1) Planetaire tandwielstructuur.

2) Sleuffase wordt bestuurd door computer en elektrische digitale 360 ​​° aangepast (beweging en stop kunnen allemaal worden aangepast).

8. Schakelaar bedienen en bedienen

Het bedieningspaneel is voorzien van een 6 inch aanraakscherm, waardoor de grootte van de sleuven eenvoudig is aan te passen.

Ⅳ.Die snijeenheid

1. Rimpelwielen

1) Roldiameter is 110 mm naadloze stalen buis, door twee keer slijpen, het oppervlak hard verchromen, soepel bewegend.

2) De speling van de rilwielen wordt handmatig aangepast door een dubbelpolig zelfborgend wormwiellichaam en de speling wordt aangepast door een excentrisch tandwiel, gemarkeerd met schaal.

1. Stansrollen

1) De diameter van de onderste stansrol is 360 mm standaard stansrol, die is gemaakt van gelegeerd staal centrifugaal gieten met hoge precisie slijpen.Het is uitgerust met een gegroefde kleminrichting.

2) De diameter van de rubberen matrol is 388,9 mm, hoogwaardige 45 # staalafwerking, balanscorrectie, hardverchromen.De rubberen mat neemt het merk Depair uit Duitsland over - resistente polyurethaan rubberen hoes met soepele incisie, gemakkelijke installatie en meer dan 8 miljoen stanstijden.Rubberen matroller neemt mechanische bewegingsapparaten aan, elk mes snijdt in verschillende posities, verlengt effectief de levensduur van de rubberen mat, bewegingsafstand is 30 mm, automatische compensatie-inrichting met lineaire snelheid, zorgt ervoor dat de stans-oneindige lus in omtreksrichting werkt , om de slijtage van rubberen mat uniformer te maken.wanneer de diameter van de zachte rol verandert, zorgt automatische volgcompensatie, zonder handmatige aanpassing, ervoor dat de grootte van elke partij dozen die uitsnijdt volledig consistent is, en het scheidingsapparaat voor de snijrol is uitgerust met een cilinder, wanneer geen karton wordt ingevoerd en stationair draait, de bovenste en onderste twee rollen zijn scheidbaar, verminderen de slijtage van de rubberen mat en het mes.Ondertussen wordt de levensduur van de rubberen mat en de messenmodule aanzienlijk verlengd.

3) Automatisch slijpmechanisme van rubberen rol, repareer en polijst de versleten rubberen mat meerdere keren.Het hergebruikpercentage van rubberen mat is enorm toegenomen.Het alarmlampje blijft knipperen als de rubberen rol gerepareerd is.

4) Reinigingssysteem: de voorste en achterste reliëfas wordt door de vertragingsmotor tegen de riem gedrukt en het papierafval wordt volledig verwijderd, zodat de machine niet wordt beïnvloed door de opeenhoping van oud papier.De werkefficiëntie is sterk verbeterd.

2. De fase-aanpassingsstructuur van de stansrollen

1) Planetaire tandwielstructuur.

2) De stansfase keurt LCD microcomputer elektrische digitale 360 ​​graden aanpassing goed.(instelbaar voor bediening en stop).
