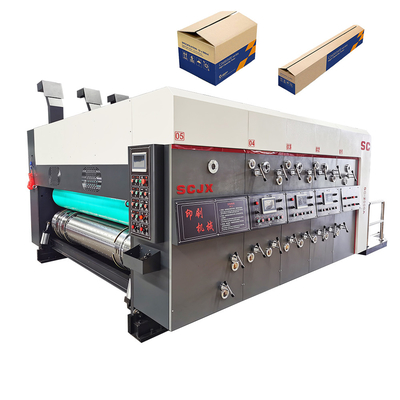

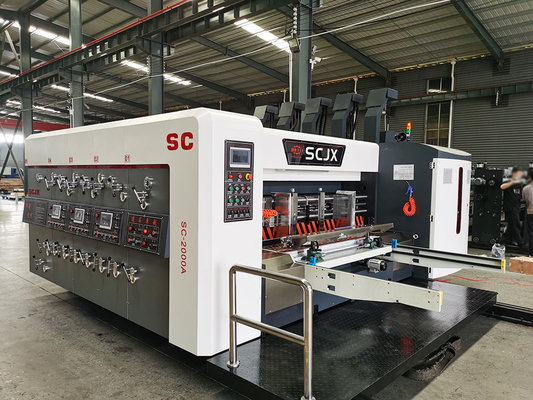

De Druk van het Gerunmerk SC1628 Flexo het Inlassen en van Matrijzencuting Machine Hoge Stabiliteit

SC1628 de golfdruk die van Kartonflexo Diecuting-Machine inlassen

Ⅰ. Het voeden eenheid:

1. Document het voeden keurt de meest geavanceerde het document van de de Provincie voorrand van Taiwan het voeden technologie goed, en het materiaal van de document het voeden wielschacht draagt staal.

2. Het controlebord is uitgerust met een touch screen van de 7 duimkleur met mens-machine interface, die de communicatie verrichting onder de document het voeden sectie kan kan realiseren, druksectie, die sectie en matrijzen scherpe sectie inlassen, en en de huidige faseverrichting controleren tonen, gehele machinesnelheid die, die en, plaat het opheffen vertraging, systeemmontages zoals aanpassing met constante snelheid van adsorptieventilator en de ventilator van de stofverwijdering, groeperingstijd, continuïteit en scheiding, en mens-machine dialoog of hand elektrische controle van dubbele besturingssystemen van elke sectie, met snelle aanpassingssnelheid en veilige en eenvoudige verrichting tellen ophouden.

3. De zuigingsventilator staat document het voeden bij, kan het luchtvolume in elke sectie volgens de grootte van karton worden aangepast, en de motor is een controleerbare motor van de frequentieconvertor, die de machtsconsumptie vermindert en de kosten bespaart. De ventilator van de stofverwijdering is een krachtige controleerbare die motor van de frequentieconvertor met de veelvoudige borstels van de stofverwijdering wordt uitgerust onzuiverheden op de kartonoppervlakte te verwijderen en de drukkwaliteit te verbeteren.

4. Nemend de voorrand van karton als het plaatsen benchmark, wordt de invloed van de fout van de kartonlengte zeer verminderd. Wanneer het karton wordt verzonden naar de katrol, is de snelheid hetzelfde als dat van de katrol, en de nauwkeurigheid van overdracht zal niet beïnvloed worden door het snelheidsverschil.

5. De linker en juist eindematen van karton keuren elektrische aanpassingsafstand goed, die elektrisch met het verlaten en juist of onafhankelijk gecontroleerde contract kan worden verdeeld. Het karton het slepen kader keurt elektrische voor-achteraanpassing goed om aan de breedte van karton aan te passen. Het voorschot is manueel opgeheven en synchroon, dat eenvoudig, betrouwbaar en gemakkelijk is te werken.

6. En eenheid die sluiten openen: de elektrische controlemachine wordt geopend en gesloten met een alarmklok, houden het openen en het sluiten bellend en en alarm, één-knoop die openen sluiten plaatsen, en de transmissieschacht is in bijlage met een wrijvingkoppeling om de veiligheid van exploitanten te verzekeren en te vermijden schadelijk de machine toe te schrijven aan misoperation. Het pneumatische met elkaar verbindende apparaat, het sluiten is vast, geschikt en nauwkeurig. Schacht van de eenheids is de gespleten transmissie uitgerust met het apparaat van de overbelastingsbescherming om andere delen worden beschadigd te verhinderen. Het pneumatische met elkaar verbindende schachtmechanisme verzekert vast, geschikt en het nauwkeurige sluiten, zorgt ervoor dat de het inschakelen positie van de toestellen onveranderd is, en de normale productie kan na scheiding en groepering worden bereikt, om het voorkomen van kartonafvalprodukten te vermijden toe te schrijven aan drukmisplaatstheid.

7. De lagere rol van de document het voeden rol wordt gemaakt van de naadloze staalpijp van uitstekende kwaliteit, die, tegen horizontale netto fijn gedrukt en wordt gemalen gegalvaniseerd om de wrijving van karton te verhogen. De rubbervoerrol en de wiegen zijn met een laag bedekt in twee lagen, is de binnenlaag 28 graden, wat de elasticiteit van wrijving rubberschacht verhoogt en de buitenlaag 45 graden is, wat de slijtageweerstand verhoogt. Bovendien wordt de quick-release structuur goedgekeurd, die geschikter en sneller is. De drukaanpassing van de document het voeden wiegen keurt het mechanisme in twee stadia van de de vertragingsaanpassing van het wormtoestel goed, dat manueel wordt aangepast, en de wijzerplaat van de aanpassingswaarde toont het aanpassingsbedrag.

Ⅱ. Drukeenheid

1. Drukplaatrol

1)De diameter van de drukplaatrol is <>

2) De van het de fase planetarische toestel van de drukplaatrol de controlesthe360°degree aanpassing van de omtrek, en de 360° graadcomputer controleren de aanpassing van de motorverrichting, die tijdens verrichting of tijdens einde kan worden in werking gesteld. Het touche screen toont automatisch het aanpassingsbedrag, en past automatisch na het invoeren van de grootte aan. Het automatische centrerende apparaat voor drukplaatrol, wordt het systeem voorzien van plaat het hangen positie, klikt de knoop van de plaat hangende positie, en het materiaal loopt automatisch in de positie geschikt voor plaat het hangen, die de arbeidsefficiency verbetert. Installeer de pedaalschakelaar om de drukplaatcilinder vooruit en achteruit te roteren, die voor plaat die en plaat het afvegen geschikt is veranderen.

2. Indrukrol

1) Fijne verwerking met de naadloze staalpijp van uitstekende kwaliteit, dynamische en statische saldocorrectie en stabiele verrichting. Het doven en het aanmaken, het hete laden, dynamisch en statisch saldo, oppervlakte het fijne malen en galvaniseren.

2) Het toestel keurt een weerslag-vrij aanpassingsmechanisme goed, dat niet het inschakelen van het toestel tijdens aanpassing beïnvloedt en de transmissienauwkeurigheid verzekert. Hand micro- aanpassing van hiaat tussen drukplaatrol en indrukrol, schaalvertoning. 1: de versnellingsbak van de 200 dubbel-stadiumworm wordt gebruikt om het plaatsen aan te passen, en de regelbare afstand is 012mm.

3. Metaal anilox rol

1) De wiegen van de Aniloxrol keuren geavanceerde cantileverstructuur goed, die voor installatie en onderhoud geschikt is, en het schrapersysteem kan later worden geïnstalleerd. De aniloxrol wordt vervaardigd door „Haili Roller“ in Changzhou, Jiangsu-Provincie, en door speciale technologie van het staal van uitstekende kwaliteit, met lange levensduur, slijtageweerstand en corrosieweerstand, en goede inktcontrole verwerkt. Netwerkaantal honingraatnetwerk: 200, 220, 250, 280 lijnen/facultatieve duim, volgens gedrukte producten.

2) De aniloxrol en van de drukplaatrol aanpassing van de aanrakingsplaat, die pneumatische dringende actie is, heft automatisch de plaat na het tegenhouden van de machine op, en zet automatisch de elektrische eenvormige inkt aan om de inkt te verhinderen op te drogen. Met het einde/het begin van document het voeden, wordt de het inkten vertragingstijd van elke drukeenheid afzonderlijk geplaatst. De aniloxrol is uitgerust met unidirectionele overschrijdende koppeling, die van de stuwende kracht gescheiden is, die het sneller maken geschikter en om inkt te mengen of te wassen.

3) De ceramische netto facultatieve rol (met extra prijsverhoging), de oppervlakte van de staalpijp is behandeld met ceramisch, en na het malen en lasergravure, worden de punten uniform geïnkt met 200-400 lijnen/facultatieve duim.

3. Rubberrol

1) De wiegen worden geproduceerd door de „Zilveren Wind van de Sterlente“ in Jizhou, Hebei-Provincie, en van de naadloze staalbuizen van uitstekende kwaliteit gemaakt, die door dynamische en statische saldobehandeling worden geraffineerd. De buitenoppervlakte wordt gemaakt van Ding Qing-rubber het van uitstekende kwaliteit, dat slijtvast en corrosiebestendig is, en en door precisiecnc molen gemalen gevormd om de middenhoogte en de nauwkeurigheid van wiegen te verzekeren.

2) Keur 1 goed: van de het toestelontruiming van de 200 dubbel-stadiumworm past de fijne aanpassing, inkt gelijk, zelf-slot door ernst na aanpassing, en afzonderlijke rubberrol en anilox rol na het schoonmaken toe om rubbermisvorming en verlies van elasticiteit te verhinderen.

4. Het systeem van de inktlevering

1) De inktpomp is een unidirectionele diafragmatype pneumatische pomp, die het geaccumuleerde water in de pomp en pijp met filter en inktomloopsysteem kan terugkrijgen. (Nota: Een dubbelwerkende diafragmapomp is uitgerust wanneer het de controlesysteem van de schraperinkt facultatief is. ) Het automatische het ontdekken en het ontdekken systeem van de inkthoeveelheid, inkt en was abnormaal alarm, met inbegrip van waarschuwing en alarmklok.

2) De transparante pijp van de inktlevering en de hoge hangende transparante kop van de inktopslag maken het meer intuïtief om de inktsituatie van het aanbod in productie waar te nemen. Doorgevende schoonmakende pijpleiding en inktrol, eenvoudige en geschikte verrichting en het schoonmaken, stabiele inktlevering.

5. Het mechanisme van de faseaanpassing

1) De fase van de drukplaatrol wordt gecontroleerd door frequentieconvertor, en de aanpassing van de 360 graadfase kan in zowel het runnen van als het tegenhouden van staten worden toegepast.

2) De frequentieconvertor controleert de motorsnelheid, en de codeur werkt met het PLC programmeersysteem samen. Volgens de aangepaste waarde, verandert de motorsnelheid automatisch, zodat de nauwkeurigheid van de faseaanpassing binnen 0.2mm kan worden gecontroleerd.

6. Pneumatisch met elkaar verbindend rem plaatsend apparaat

1) Het mechanisme van de cilinderrem, wanneer de machine wordt gescheiden of de fase wordt aangepast, het remmechanisme beperkt de omwenteling van de machine en houdt het originele vaste punt van de toestelpositie.

2) Elke drukeenheid is uitgerust met de positieve en negatieve het centimeter voor centimeter verplaatsen zich controle van de belangrijkste machine, die de verrichting van plaat het wissen maakt, plaat het hangen en eenvoudiger en meer arbeidsbesparende kleurenregistratie.

Ⅲ. Het inlassen van eenheid

1. De controle van de touch screenverrichting

1) De elektroverrichting van het inlassen van afdeling keurt het touche screen goed om het PLC systeem van de programmeringsautomatisering, input gegevens zoals „de hoogte van de lengte * breedte *“ document producten volgens de orde te controleren, begint het computersysteem om de orde in de vereiste positie met één knoop automatisch te schikken, en verfijnt manueel de het inlassen positie volgens de eisen van de klant.

2) Kleuren mens-machine interface, menuopslag, automatische compensatie en correctie van verschuivingsafstand en andere verrichtingen. De motor keurt frequentieconvertor goed om de doos van de motortransmissie van de Provinciedelta van Taiwan te controleren. Volgens de aanpassing van de frequentieomzetting van de snelheid van de afstandsmotor, is de zijverplaatsing van het snijdershoofd snel, stabiel en nauwkeurig. De codeur werkt met de PLC controledoos om samen de high-profile snijder aan te passen, en de vier snijders passen de afstand aan synchroon, die zeer de tijd van de snijdersaanpassing bespaart en de het werkefficiency verbetert.

2. Vooraf samenpersen, lijn die en zes-as volledig computergestuurd inlassend deel drukken inlassen

1) Het enig-schacht dubbel-mes laste structuur in, en de interne tandstructuur wordt goedgekeurd voor de dooshoogte, zodat de smeerolie niet gemakkelijk is om het karton te verontreinigen. De inlassende eenheid is uitgerust met het apparaat van het noodsituatieeinde om veiligheid te verzekeren, en is uitgerust met zich het positieve en negatieve centimeter voor centimeter verplaatsen van de gehele machine, die geschikt en flexibel is te werken.

2) De standaarddikte van het groeven van mes is 7mm, en het materiaal van het legeringsstaal maalt de tand groevend mes na thermische behandeling, met uitstekende hardheid en hardheid. Heeft het dubbel-blad in orde makende mes scherpe rand en hoge precisie. De schacht wordt gemaakt van de naadloze het staalbuis van uitstekende kwaliteit van 45#, en de oppervlakte wordt gemalen en gegalvaniseerd, zodat het zich regelmatig beweegt. Groot verplaatsingsmechanisme van middensnijder, het in orde maken en het snijden apparaat, sterk productieaanpassingsvermogen. Elastisch dubbel-blad in orde makend mes, het vlotte in orde maken en kostenbesparing.

3) Keur de lineaire technologie van het gidsspoor goed, die stabiel en nauwkeurig, is en de precisie van het inlassen van fase verzekert. De tien-schroef automatische aanpassing, synchrone elektrische aanpassing van linker en juiste zijbeweging van het vooraf samenpersen van wiel, lijn het drukken rijdt en het inlassen van snijderszetel van het inlassen van deel, controlenauwkeurigheid van knoop en touch screen.

3. Het vooraf samenpersen van wiel en lijn dringend wiel

1) De hogere en lagere schachten worden gemaakt van het staal van uitstekende kwaliteit, dat wordt gedoofd en aangemaakt en met dynamisch en statisch saldo gegalvaniseerd. Uitgerust met vier groepen nieuwe lijn dringende wielen, kan het karton worden verpletterd effectief verhinderen, en lijn drukken is vlot en proper. Tegelijkertijd, is het inlassende deel uitgerust met een reeks van het vooraf samenpersen van wielen. Na twee en dringende lijnen die vooraf samenpersen, is de lijnvorm beter, is het niet gemakkelijk te barsten, en de doos is regelmatig.

2) Pas manueel de hiaatwijzerplaat van het draad dringende wiel aan, met de aanpassingswaaier van 212mm. Het toestel keurt weerslag-vrij het aanpassen mechanisme goed, dat niet het inschakelen van de toestellen tijdens aanpassing beïnvloedt en de transmissienauwkeurigheid verzekert.

4.Slotted fase het aanpassen mechanisme

Het planetarische toestelmechanisme, die fase inlassen keurt PLC en elektrisch digitaal inputtype 360 aanpassing goed, die kan worden aangepast wanneer de de materiaallooppas of einden.

Ⅳ. Die-cutting eenheid

De buitendiameter van de rol van de messenplaat is <>

De boutgaten van het matrijzenmalplaatje zijn 10m, het as is uit elkaar plaatsen 100mm, is de radiale omtrek 18 gelijke delen, is de hoogte van de matrijzensnijder 25.4mm, en de dikte van het houten malplaatje is 16mm (voor drie-laag karton) en 13mm (voor vijf-laag karton).

1. Rubberrol (hogere rol)

1) De diameter van rubberstootkussenrol is minder dan ¢536mm, en de diameter van rubberstootkussen is 554mm. Quick-change rubberstootkussen, slijtageweerstand en lange levensduur. Het materiaal uit gegoten staal van uitstekende kwaliteit, dovend en aanmakend, dynamisch en statisch saldo, oppervlakte het fijne malen, verhogings lopende stabiliteit.

2) Het hiaat tussen de rol van de messenmatrijs en de rubberstootkussenrol wordt elektrisch aangepast, en het luchtzak vaste het aanpassen mechanisme is stabiel en betrouwbaar. Rubberrol mechanisch transversaal 50mm reizend apparaat, de compensatiesysteem van het snelheidsverschil, elk mes in verschillende posities, eenvormige slijtage en scheur die, effectief de levensduur van het rubberstootkussen van Youli uitbreiden.

2. Malend reparatiemechanisme

Elektrisch malend rubberstootkussen, snel en efficiënte correctie. Verbeter de levensduur van rubberstootkussen.

3. Fase het aanpassen apparaat

De het die-cutting fase wordt aangepast door elektrische digitale 360, en de verrichting en het einde van het materiaal kunnen worden aangepast.

4. Aandrijvingstoestel

1) High-precision spiraalvormige toesteltransmissie. Het transmissietoestel wordt gemaakt van het de legeringsstaal van uitstekende kwaliteit van 20GrMnTi. Na het doven en het aanmaken, stellen doven en toestel malen het met hoge frekwentie, het toestel regelmatig, met met geringe geluidssterkte, hardheid HRC58-62, lange levensduur en weinig slijtage in werking, die de lange tijd onveranderde nauwkeurigheid van het drukregister kunnen waarborgen.

2) De schacht en het toestel worden verbonden door de het spannen verbindende koker keyless verbinding, zodat er geen hiaat wanneer het gebruiken met hoge torsie zal zijn, de installatie en het onderhoud is geschikter, is de transmissienauwkeurigheid op lange termijn hoog, en de drukregistratie is gewaarborgd.

3) De toestelsmering keurt het automatische systeem van de nevelsmering van de pomp van de toestelolie goed om de de transmissienauwkeurigheid en levensduur te verzekeren.

5. Motordeel

1) De belangrijkste motor gebruikt de frequentieconvertor van „Dongli“ om de motor te controleren, die in werking stelt en regelmatig de nadelen van laag trilling en lawaai heeft. Het controlemechanisme van de frequentieomzetting is van de de Provincie de Delta“ frequentie „convertor van Taiwan. Geschatte torsieoutput, ultra-stille en stabiele verrichting met lage snelheid.

2) De adsorptieventilator en de ventilator van de stofverwijdering zijn alle Zhongxin-ventilators, is de fasemotor de motor van Zhejiang DH, en de inkt homogeniserende motor is de motor van de Provincietaibang van Taiwan, die de kenmerken van macht met geringe geluidssterkte en stabiele heeft.

6. Dragend deel

De belangrijkste lagers van de gehele machine zijn de ingevoerde lagers van „NSK“, en de rest lagers van bekende binnenlandse fabrikanten (Wahalo) wordt gekocht direct als agenten. De productnauwkeurigheid is P6 P5 P4, en het trillingsniveau is Z1-groep of hierboven.

7. Elektrocomponenten

Elke eenheid keurt onafhankelijke elektronische controleeenheid goed, die veilig en betrouwbaar is. De relais, de indicatorlichten, de knopen en de schakelaars worden gemaakt van het originele elektrische toestel van Zhejiang Zhengtai of het elektrische toestel van Schneider. De solenoïdeklep en de cilinder zijn pneumatische componenten van Yadeke, die flexibel, stabiel en duurzaam zijn.

1. Keurt vochtbestendige en shock-proof verpakking goed die voor weg over lange afstand geschikt is.

2. Vervoer en diverse soorten weersomstandigheden. Een volledige reeks van onderhoud en verrichting.

3. De handboeken is inbegrepen.
