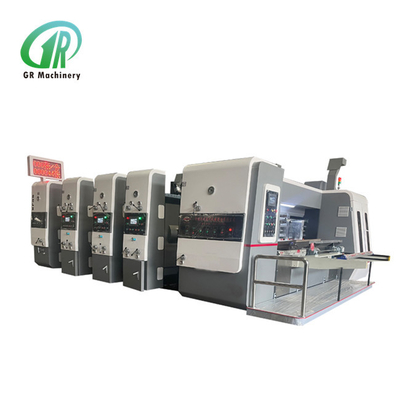

4 kleuren Golf de Drukmachine van Kartonflexo met het Inlassen van Matrijs die 250pcs/min snijden

4 kleuren Golf de Drukmachine van Kartonflexo met het Inlassen van Matrijzenknipsel

Productomschrijving:

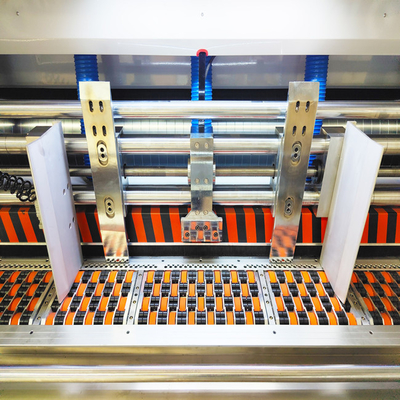

Voederdeel:

1. De voeder van de loodrand:
1) Het type van vier rijenwielen loodrand het voeden systeem, gemakkelijke verrichting, hoge precisie.
2) De wielen van de loodrand keuren Maxdura-merk van Taiwan, duurzame Slijtvast goed.
3) 7.5kw ventilator, het hulpdocument die van de luchtzuiging voeden, volgens de buigende graad van de raad, regelbaar luchtvolume om het vlotte document voeden te verzekeren. De veranderlijke frequentie controleert het luchtvolume.
4) De posities van de linker en juiste schotten worden elektrisch geregeld door de schroefstaaf, die geschikt en snel is aan te passen. De positie van hogere en lagere ontruiming van voorschot wordt manueel afzonderlijk aangepast.
5) Met de skip het voeden functie, kies de skip het voeden functie volgens de behoeften om de verwerking van grote grootteraad te verzekeren. Document het opheffen en document het dalen keuren cilinder goed om de actie snel te duwen en inspanning te bewaren.
6) De hostmachine keurt de controle van de frequentieomzetting het goed machinebegin, regelmatig, in werking stelt en 30% van energie kan bewaren.
7) Rustte de schakelaar van de koppelingscontrole die uit wordt aangesloten aan matrijzen scherpe eenheid, om dringend einde te realiseren op te houden of voedend het voeden te hervatten, door:sturen en het omgekeerde stoot aan, stoot de fase van elke eenheid, en meer vermenselijkte verrichting aan.
8) Het achterdocument kader kan elektrisch de positiebeweging controleren, versnelt de aanpassing.
9) Het apparaat van de stofverwijdering: uitgerust met hoogte - kwaliteitsborstel en 4kw-van de stofverwijdering de ventilator, het kan onzuiverheden op de drukoppervlakte van karton in grote hoeveelheden verwijderen en de drukkwaliteit verbeteren.
10) Handaanpassing van achterschotpositie.
11) Document in tegenovergestelde richting het voeden, reeks en vertoningsproductiehoeveelheid.

2 . Eenheidsscheiding en combinatie.
1) De elektrische scheiding van de controleeenheid en de combinatie met een alarmklok, en het alarm zullen onophoudelijk geklonken worden tijdens de bewegende reis om de veiligheid van de exploitanten te verzekeren.
2) De transmissieschacht is uitgerust met een veiligheidskoppeling om schade van de machine te vermijden toe te schrijven aan misoperation (wanneer de machine niet wordt gesloten, kan de hostmachine geen verrichting) beginnen.
3) Pneumatisch koppelingsapparaat.
4) Het apparaat van de het beginbescherming van de gastheermotor.
3. Document het voeden rol
1) De buitendiameter is 155mm.
2) Naadloze die staalbuis, met slijtvast rubber met een laag wordt bedekt, en evenwichtige correctie.
3) De diameter van de lagere het voeden het in reliëf maken rol is 155mm, en chroomplateren.
4) De ontruiming van de document voerrollen wordt manueel aangepast door het tweepolige zelfsluitende lichaam van het wormtoestel, en de ontruiming wordt aangepast door zonderling toestel, duidelijk met schaal.
4. Auto terug naar nul apparaat
1) De voereenheid, drukeenheid wordt automatisch teruggesteld aan nul.
2) In het algemeen, is het karton uitgerust met automatisch centrerend apparaat, dat aan de correcte positie door twee stukken kan worden aangepast van het testen van drukkarton, om het afval van karton te verminderen.

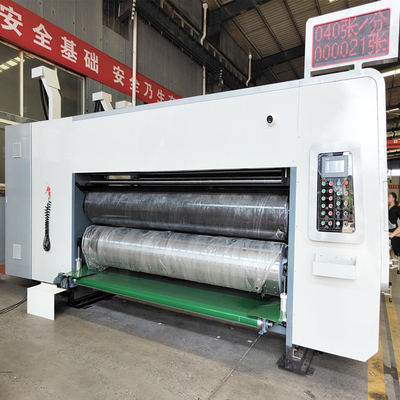

Drukeenheid:
1. Drukrol
1) De buitendiameter van 410mm.
2) Het materiaal van de staalplaat, vlakslijpen, hard chroomplateren.
3) Saldocorrectie, vlotte verrichting.
4) Het palrad bevestigde rol wat de drukplaat installeren.
5) De gehele groef van de formaatplaat, geschikt voor 9mm het hangen versie zal van toepassing zijn.
6) De lading en maakt de drukplaat leeg, maakt positieve en negatieve draaien door elektrische voetschakelaar.
7) De transversale handaanpassing van de drukrol, de waaier van 25mm.
1. Druk dringende rol
1) De buitendiameter is 175mm.
2) Staalpijp vlakslijpen, hard chroomplateren.
3) Saldocorrectie, vlotte verrichting.
4) Het hiaat van de drukpersrol wordt manueel aangepast door het tweepolige zelfsluitende lichaam van het wormtoestel, en het hiaat wordt aangepast door zonderling toestel, duidelijk met schaal.
2. Staal anilox (gemaakt door Haili bedrijf van Jiangsu-provincie)
1) De buitendiameter van 215mm.
2) De oppervlakte van de staalpijp keurt geavanceerd verchromenproces goed, dat hard, vlot en slijtvast is.
3) De punt is verenigbaar en de inkt is zelfs.
4) Breid de levensduur van drukplaat en rubberrol uit.
5) Tweepolige zelfsluitende volute wordt goedgekeurd om de ontruiming van de aniloxrol manueel aan te passen, en de zonderlinge staalkoker wordt gebruikt om de ontruiming aan te passen, en de schaal is duidelijk.
3. Rubberrol
1) De buitendiameter is 205mm. (gemaakt door jizhou chunfeng.)
2) De oppervlakte van staalbuis is behandeld met slijtvast rubber.
3) Het speciale malen in rubberrol, het goede effect van de inktoverdracht.
4) Het tweepolige zelfsluitende lichaam van het wormtoestel wordt goedgekeurd om de ontruiming tussen anilox en rubberrol manueel aan te passen, en het zonderlinge toestel wordt gebruikt om de ontruiming aan te passen, en de schaal is duidelijk.
4. Hogere en lagere document het leiden rol
1) Hogere rol: buitendiameter 86mm, naadloze buis, met vier document wielen.
2) Lagere rol: buitendiameter 155mm, naadloze staalpijp, vlakslijpen, hard verchromen.
3) De ontruiming van de document voerrollen wordt manueel aangepast door het tweepolige zelfsluitende lichaam van het wormtoestel, en de ontruiming wordt aangepast door zonderling toestel, duidelijk met schaal.
5. Het apparaat van de faseaanpassing
1) Planetarische toestelstructuur.
2) De drukfase keurt LCD aanpassing van microcomputer de elektrische digitale 360 graad goed. (regelbaar voor verrichting en einde).
3) Hand zijpositie, +/-5mm regelbare afstand.
4) De drukplaatrol keurt LCD microcomputer goed om de fase aan te passen, die aan nul kan terugstellen en de plaat met hoge precisie snel aanpassen.
6. Inkt recyclingssysteem
1) Pneumatische diafragmapomp, stabiele inktlevering, gemakkelijk verrichting en onderhoud.
2) Het scherm van de inktfilter, filteronzuiverheden.
7. De moeilijke situatieapparaat van de drukfase
1) Pneumatisch remmechanisme.
2) Wanneer de eenheden of tijdens faseaanpassing worden gescheiden, beperkt het remmechanisme de omwenteling van de machine, handhaaft het vaste punt van de originele toestelpositie.


Het inlassen van Eenheid (Volledige Computeraanpassing):
1. Het computertouche screen wordt goedgekeurd
Door PLC en roterende codeur, kunnen de automatische opsporing en de aanpassing worden gemaakt. De opslagorden kunnen worden aangehaald.
2. Volledige computeraanpassing
Naast het gebruiken van het computertouche screen, pas de asrichting en dooshoogte van elke snijderszetel door PLC en roterende codeur aan. De elektrische controleknopen kunnen ook worden gebruikt om de asrichting van elke snijderszetel en de hoogte van de doos aan te passen.
3. Het inlassen van faseaanpassing
1) Het inlassen van faseaanpassing keurt PLC wat betreft de omzettings controland elektrische digitale aanpassing 360 ° van de het schermfrequentie (goed de motie en houdt allen tegen kan worden aangepast).
2) Fase nul het plaatsen apparaat om verenigbare groefpositie te verzekeren.
4. Pre-vouwt sectie
1) Pre-vouwend schachtdiameter 110mm, keur de naadloze staalpijp goed van uitstekende kwaliteit. Vlakslijpen, dynamische saldocorrectie, hard chroomplateren, vlotte omwenteling.
2) Het pre-vouwt wiel keurt geavanceerde technologie goed om het grote pre-vouwt wiel te verbeteren, zodat het karton niet wanneer vouw de lijn zal gebroken worden.
5. Het vouwen van wielsectie
1) De diameter van de vouwende rol is 124mm, en de naadloze staalpijp wordt van uitstekende kwaliteit goedgekeurd. Vlakslijpen, dynamische saldocorrectie, hard chroomplateren, vlotte omwenteling.
2) Het vouwende wiel keurt geavanceerde technologie goed. Het hogere wiel wordt gemaakt van de hoge lijm en de groeven van de hardheidshars in het midden. Wanneer synchroon het overgaan van de raad met het lagere wiel, loopt de raadslijn niet vanaf de helling.
3) De aspositie van het vouwende wiel, het pre-vouwt wiel en de inlassende snijdersschijf wordt automatisch aangepast synchroon door de schroef van de precisiebal.
4) De lagere rolaanpassing die van het vouwende wiel, pre-vouwt rol, en blad inlassen, wordt de regelbare structuur van de excentriciteitskoker goedgekeurd om de structuur aan te passen en het nauwkeurige plaatsen compact, gemakkelijk te maken;
5) De lagere aanpassing die van de rolontruiming van het vouwende wiel, pre-vouwt rol, en blad inlassen wordt manueel aangepast door het tweepolige zelfsluitende lichaam van het wormwiel, en de ontruiming wordt aangepast door zonderling toestel en met schaal aangepast.
6. Pre-vouwend, scheurend en inlassend bladzetel
1) De hogere roldiameter van het inlassen is 156mm, naadloze staalbuis, de twee keer van het malen, het oppervlakte harde verchromen, die zich regelmatig bewegen.
2) De lagere roldiameter van het inlassen is 156mm, naadloze staalbuis, de twee keer van het malen, het oppervlakte harde verchromen, die zich regelmatig bewegen.
3) Precisie het machinaal bewerken van bovenleer die bladschijf inlassen.
4) Elektrische aanpassing van synchrone aspositie van de hogere en lagere inlassende bladschijven, het vouwende wiel, de scheurende messenschijf en het pre-vouwt wiel.
5) De enige schacht-dubbele bladen die, de aanpassing van de dooshoogte keurt de interne structuur van de tand elektrische controle inlassen goed, zodat de smeerolie niet gemakkelijk is om het karton te vervuilen. En de aanpassing van de dooshoogte heeft het elektronische apparaat van de botsingsbescherming, zal beschadigen niet de machine.
6) Het dwarsmechanisme van de gidsplaat keurt het combinatieontwerp van de schroef van de precisiebal en lineaire optische as, met flexibele beweging en het nauwkeurige plaatsen goed.
7. De aanpassingsmechanisme van de groeffase
1) Planetarische toestelstructuur.
2) Het inlassen van fase wordt gecontroleerd door aangepaste computer en elektrische digitale 360 ° (de motie en houdt allen tegen kan worden aangepast).
8. Werk & controleschakelaar
Het controlebord is uitgerust met een 6 duim wat betreft het scherm, dat het gemakkelijk maakt om de grootte aan te passen van het inlassen.

Matrijzen Scherpe Eenheid:
1. Het vouwen van wielen
1) De roldiameter is 110mm naadloze staalbuis, door twee keer van het malen, het oppervlakte harde verchromen, die zich regelmatig bewegen.
2)De ontruiming van de vouwende wielen wordt manueel aangepast door het tweepolige zelfsluitende lichaam van het wormtoestel, en de ontruiming wordt aangepast door zonderling toestel, duidelijk met schaal.
1. Matrijzen scherpe rollen
1) De diameter van de lagere matrijzen scherpe rol is 360mm standaardmatrijzen scherpe rol, die van het centrifugaalafgietsel van het legeringsstaal met hoge precisie het malen wordt gemaakt. Het is uitgerust met gegroefte het vastklemmen inrichting.
2) De diameter van de rubbermatrol is 388.9mm, hoog - het kwaliteits45# staal eindigt machinaal bewerkend, saldocorrectie, hard chroomplateren. De rubbermat keurt Depair-merk van Duitsland goed - bestand polyurethaan rubberkoker met vlotte insnijding, geschikte installatie en meer dan 8 miljoen die-cutting tijden. De rubbermatrol keurt mechanische bewegingsapparaten goed, zal elk mes in verschillende posities snijden, effectief de levensduur van de rubbermat is verlengen, bewegingsafstand 30 mm, lineaire snelheid het automatische compensatieapparaat, de matrijs snijdend het dis-oneindige lijnwerk in perifere richting maakt, om de slijtage van rubbermat meer eenvormig te maken. wanneer de zachte verandering van de broodjesdiameter, het automatische volgen compensatie, zonder handaanpassing, ervoor zorgt dat de grootte van elke partij kartons die aan volledig verenigbaar, en matrijs die-cutting het scherpe apparaat van de rolscheiding uitgerust met een cilinder, wanneer niet voer karton en het niets uitvoeren, hoger is en vermindert zullen twee broodjes scheidbaar zijn, zullen de slijtage van rubbermat en blad verminderen. Ondertussen, worden de levensduur van rubbermat en de bladenmodule zeer uitgebreid.
3) Het automatische malende mechanisme van rubberrol, reparatie en poetst de versleten rubbermat multitijden op. Het hergebruikstarief van rubbermat is zeer verhoogd. De alarmlamp houdt opvlammend wanneer het rubberbroodje wordt hersteld.
4) Schoonmakend systeem: de voor en achter het in reliëf maken schacht wordt gedrukt aan de riem door de vertragingsmotor, en het afval van document wordt volledig verwijderd, zodat de machine niet door de accumulatie van het papierafval zal beïnvloed worden. De het werkefficiency is zeer beter.
2. Structuur van de de faseaanpassing van matrijzen de scherpe rollen
1) Planetarische toestelstructuur.
2) De matrijzen scherpe fase keurt LCD aanpassing van microcomputer de elektrische digitale 360 graad goed. (regelbaar voor verrichting en einde).

Technologieparameter:

1. Transmissietoestel
1) 40Cr smeedstuk van hoogte - het staal van de kwaliteitslegering, door aanmakende, hoge frequentie dovende, malende tanden en andere processen, om de levensduur van het toestel te verbeteren.
2) De zesde niveauprecisie, de vlotte verrichting, HRC55-60, met lange levensuur en de kleine slijtage met geringe geluidssterkte, hardheids, die de nauwkeurigheid van drukkleur kunnen waarborgen plaatsen lange tijd onveranderd.
2. Wallboard: het materiaal is hoog - kwaliteitsgietijzer HT250 met een muurdikte van 60mm. Het wordt gemaakt en door een groot verwerkingscentrum met hoge precisie verwerkt.

Technische Parameter:
