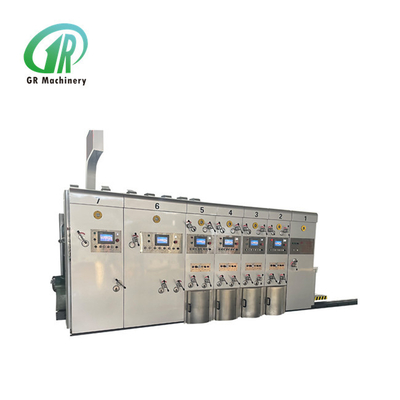

Geautomatiseerde 4 Kleuren Golf de Drukmachine die van Kartonflexo Matrijzenknipsel inlassen

Automatische 4 kleuren golfkarton Flexo-drukmachine die stansen insteekt

Productbeschrijving:

Feederdeel:

1. Leadrandinvoer:
1) Vier rijen wielen type lead edge voedingssysteem, eenvoudige bediening, hoge precisie.
2) De voorrandwielen nemen het merk Maxdura uit Taiwan over, duurzaam en slijtvast.
3) 7,5 kW ventilator, luchtaanzuigende extra papierinvoer, afhankelijk van de buiggraad van het bord, instelbaar luchtvolume om een ​​soepele papierinvoer te garanderen. Variabele frequentie regelt het luchtvolume.
4) De posities van de linker- en rechterschotten worden elektrisch geregeld door de schroefstang, wat handig en snel aan te passen is. De positie van de bovenste en onderste speling van het voorschot wordt afzonderlijk handmatig aangepast.
5) Met de skip-feedfunctie kiest u de skip-feedfunctie op basis van de behoeften om de verwerking van groot formaat karton te garanderen. Het optillen en laten vallen van papier neemt een cilinder aan om de actie snel te pushen en moeite te besparen.
6) De gastmachine gebruikt frequentieomzettingscontrole, de machine start, loopt soepel en kan 30% energie besparen.
7) Uitgerust met de interlockschakelaar die is verbonden met de stanseenheid, om een ​​dringende stop te realiseren, het voeden te stoppen of het voeden te hervatten, voorwaarts en achterwaarts joggen, fasejoggen van elke eenheid en een meer gehumaniseerde werking.
8) Het achterpapierframe kan de positiebeweging elektrisch regelen en de aanpassing versnellen.
9) Stofverwijderingsapparaat: uitgerust met een hoogwaardige borstel en een stofverwijderingsventilator van 4 kW, kan het onzuiverheden op het afdrukoppervlak van karton in grote hoeveelheden verwijderen en de afdrukkwaliteit verbeteren.
10) Handmatige aanpassing van de positie van het achterschot.
11) Papierinvoerteller, productiehoeveelheid instellen en weergeven.

2. Eenheidsscheiding en combinatie.
1) Scheiding van de elektrische besturingseenheid en combinatie met een alarmbel, en het alarm zal tijdens de bewegende reis continu klinken om de veiligheid van de operators te garanderen.
2) De transmissie-as is uitgerust met een veiligheidskoppeling om schade aan de machine als gevolg van verkeerde bediening te voorkomen (als de machine niet is vergrendeld, kan de gastmachine niet beginnen te werken).
3) Pneumatisch vergrendelingsapparaat.
4) Startbeveiliging van de gastmotor.
3. Papierinvoerrol
1) De buitendiameter is 155 mm.
2) Naadloze stalen buis, bekleed met slijtvast rubber en uitgebalanceerde correctie.
3) De diameter van de onderste toevoer-reliëfrol is 155 mm en verchroomd.
4) De speling van de papierinvoerrollen wordt handmatig aangepast door een dubbelpolig zelfborgend wormwiellichaam, en de speling wordt aangepast door een excentrisch tandwiel, gemarkeerd met schaal.
4. Automatisch terug naar nulapparaat
1) De invoereenheid en de afdrukeenheid worden automatisch op nul gezet.
2) Over het algemeen is de doos uitgerust met een automatisch nulstellingsapparaat, dat door twee stukken testdrukkarton in de juiste positie kan worden afgesteld, om de verspilling van karton te verminderen.


Afdrukeenheid

1. Drukrol
1) De buitendiameter van 410 mm.
2) Stalen plaatmateriaal, vlakslijpen, hardverchromen.
3) Balanscorrectie, soepele werking.
4) Vaste rol met ratelwiel waarmee de drukplaat wordt geïnstalleerd.
5) De plaatgroef van het hele formaat, geschikt voor een hangende versie van 9 mm, is van toepassing.
6) Laad en ontlaad de drukplaat, maak positieve en negatieve bochten met een elektrische voetschakelaar.
7) Drukrol dwars handmatige aanpassing, het bereik van 2-5 mm.
2. Drukpersrol
1) De buitendiameter bedraagt ​​175 mm.
2) Oppervlakteslijpen van stalen buizen, hardverchromen.
3) Balanscorrectie, soepele werking.
4) De opening van de drukpersrol wordt handmatig aangepast door een dubbelpolig zelfborgend wormwiellichaam, en de opening wordt aangepast door een excentrisch tandwiel, gemarkeerd met schaal.
3. Stalen rasterwals (gemaakt door het bedrijf Haili uit de provincie Jiangsu)
1) De buitendiameter van 215 mm.
2) Het oppervlak van de stalen buis maakt gebruik van een geavanceerd verchromingsproces, dat hard, glad en slijtvast is.
3) De stip is consistent en de inkt is gelijkmatig.
4) Verleng de levensduur van de drukplaat en de rubberen rol.
5) Er wordt een dubbelpolig zelfremmend slakkenhuis gebruikt om de speling van de rasterwals handmatig aan te passen, en een excentrische stalen huls wordt gebruikt om de speling aan te passen, en de schaal is gemarkeerd.
4. Rubberen rol
1) Buitendiameter bedraagt ​​205 mm. (gemaakt door jizhou chunfeng.)
2) Het oppervlak van stalen buis is bedekt met slijtvast rubber.
3) Speciaal slijpen in rubberen rol, goed inktoverdrachtseffect.
4) Het dubbelpolige zelfborgende wormwiellichaam wordt gebruikt om de speling tussen de rasterwals en de rubberen rol handmatig aan te passen, en een excentrisch tandwiel wordt gebruikt om de speling aan te passen, en de schaal is gemarkeerd.
5. Bovenste en onderste papiergeleidingsrol
1) Bovenrol: buitendiameter 86 mm, naadloze buis, met vier papierwielen.
2) Onderrol: buitendiameter 155 mm, naadloze stalen buis, vlakslijpen, hardverchromen.
3) De speling van de papierinvoerrollen wordt handmatig aangepast door een dubbelpolig zelfborgend wormwiellichaam, en de speling wordt aangepast door een excentrisch tandwiel, gemarkeerd met schaal.
6. Fase-aanpassingsapparaat
1) Planetaire tandwielstructuur.
2) De afdrukfase maakt gebruik van LCD-microcomputer elektrische digitale 360 ​​graden aanpassing. (instelbaar voor bediening en stop).
3) Handmatige laterale positie, +/-5 mm instelbare afstand.
4) De drukplaatrol gebruikt een LCD-microcomputer om de fase aan te passen, die op nul kan worden gezet en de plaat snel met hoge precisie kan aanpassen.
7. Inktrecyclingsysteem
1) Pneumatische membraanpomp, stabiele inkttoevoer, eenvoudige bediening en onderhoud.
2) Inktfilterscherm, filteronzuiverheden.
8. Apparaat voor afdrukfase
1) Pneumatisch remmechanisme.
2) Wanneer de eenheden worden gescheiden of tijdens fase-aanpassing, beperkt het remmechanisme de rotatie van de machine en handhaaft het vaste punt van de oorspronkelijke versnellingspositie.


Slotting Unit (volledige computeraanpassing)

1. Computeraanraakscherm is aangenomen
Via PLC en roterende encoder kan automatische detectie en aanpassing plaatsvinden. Er kunnen opslagorders worden ingeroepen.
2. Volledige computeraanpassing
Naast het gebruik van het aanraakscherm van de computer, kunt u de axiale richting en dooshoogte van elke freeszitting aanpassen via PLC en roterende encoder. Er kunnen ook elektrische bedieningsknoppen worden gebruikt om de axiale richting van elke freeszitting en de hoogte van de bak aan te passen.
3. Aanpassing van de fase van het inlassen
1) De fase-aanpassing van het inlassen keurt PLC-aanraakschermfrequentieconversiecontrole en elektrische digitale 360 ​​° aanpassing goed (beweging en stop kunnen allemaal worden aangepast).
2) Fase-nulinstellingsapparaat om een ​​consistente slotpositie te garanderen.
4. Voorrilgedeelte
1) Pre-rillen asdiameter 110 mm, gebruik hoogwaardige naadloze stalen buis. Oppervlakteslijpen, dynamische balanscorrectie, hardverchromen, soepele rotatie.
2) Het voorrilwiel maakt gebruik van geavanceerde technologie om het grote voorrilwiel te verbeteren, zodat het karton niet zal breken als de lijn wordt gevouwen.
5. Rillenwielgedeelte
1) De diameter van de rilrol is 124 mm en er wordt gebruik gemaakt van hoogwaardige naadloze stalen buizen. Oppervlakteslijpen, dynamische balanscorrectie, hardverchromen, soepele rotatie.
2) Het rilwiel maakt gebruik van geavanceerde technologie. Het bovenste wiel is gemaakt van harslijm met een hoge hardheid en heeft groeven in het midden. Bij het synchroon passeren van het board met het onderste wiel loopt de boardlijn niet weg van de helling.
3) De axiale positie van het rilwiel, het voorrilwiel en de gleuffreesschijf wordt automatisch synchroon aangepast via de precisiekogelomloopspindel.
4) De onderste rolaanpassing van het rilwiel, de voorrilrol en het gleufblad, de verstelbare excentriciteitshulsstructuur wordt gebruikt om de structuur compact, gemakkelijk aan te passen en nauwkeurige positionering te maken;
5) De onderste rolspeling van het rilwiel, de voorrilrol en het gleufblad worden handmatig aangepast door het dubbelpolige zelfborgende wormwiellichaam, en de speling wordt aangepast door een excentrisch tandwiel en gemarkeerd met een schaal.
6. Meszitting voorvouwen, snijden en inlassen
1) De bovenste roldiameter van de gleuf is 156 mm, naadloze stalen buis, de twee maal slijpen, het oppervlak hard verchromen, soepel bewegend.
2) De onderste roldiameter van de gleuf is 156 mm, naadloze stalen buis, de twee maal slijpen, het oppervlak hard verchromen, soepel bewegend.
3) Precisiebewerking van de bovenste sleufmesschijf.
4) Elektrische aanpassing van de synchrone axiale positie van de bovenste en onderste gleufbladschijven, het rilwiel, de gleufmesschijf en het voorrilwiel.
5) Enkele as-dubbele bladen, de hoogte-instelling van de doos neemt de elektrische controlestructuur van de interne tand over, zodat de smeerolie de doos niet gemakkelijk vervuilt. En de hoogteverstelling van de doos heeft een elektronisch botsbeveiligingsapparaat, dat de machine niet beschadigt.
6) Het traversemechanisme van de geleideplaat maakt gebruik van het combinatieontwerp van precisiekogelomloopspindel en lineaire optische as, met flexibele beweging en nauwkeurige positionering.
7. Mechanisme voor fase-afstelling van sleuf
1) Planetaire tandwielstructuur.
2) De slotfase wordt bestuurd door een computer en elektrisch digitaal 360 ° aangepast (beweging en stop kunnen allemaal worden aangepast).
8. Bedienings- en bedieningsschakelaar
Het bedieningspaneel is voorzien van een 6 inch aanraakscherm, waardoor het eenvoudig is om de grootte van de gleuf aan te passen.

Technische parameter:

Ons bedrijf

 Productverpakking

Veelgestelde vragen:
Q1: Hoe is de garantie van de machine?
A: Garantieperiode: 12 maanden vanaf de verzenddatum van de machine. De garantie is niet geldig als de machine onderhevig is aan verkeerd gebruik, accidentele schade of een bedieningsfout. Gedurende de geldigheidsduur leveren wij reserveonderdelen. Als u nog andere vragen heeft, neem dan contact met ons op en wij zullen u antwoorden via de foto's en video's van het product om elk detail duidelijk te maken.
Q2: Hoe zit het met de after-sales service?
A: 1) TM online 24 uur, ook contact via e-mail, skype, wechat, whatsapp, enz.
2) Om de problemen met video's/foto's op te lossen.
3) Eén jaar garantie op vervanging van reserveonderdelen.
Vraag 3: Is de betaling voor mij veilig, aangezien wij de eerste samenwerking zijn?
A: We kunnen de handelsgarantie doen, die garandeert dat uw producten worden ontvangen. We accepteren ook andere veilige betaalmethoden zoals u dat wilt.
Vraag 4: Wat is uw minimale bestelhoeveelheid, kunt u mij monsters sturen?
A: Onze minimale hoeveelheid is 1 set, omdat ons product een machine-uitrusting is, is het moeilijk om u monsters te sturen. Als u vragen heeft over de producten, neem dan gerust contact met ons op voor meer details. We geven u graag meer informatie, zoals specificaties, video, enz.
