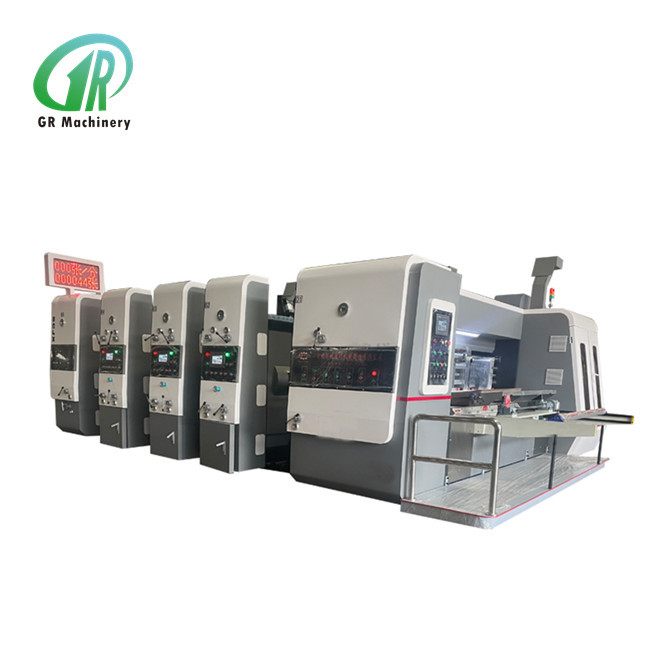

Automatische hogesnelheidseel Eage Feeder Flexo Printing Slotting Die Cutting Machine
Drukkerij
1Drukrol
1) De buitendiameter van 410 mm.
2) Staalplaatmateriaal, oppervlakte slijpen, harde chroomlaag.
3) Balancecorrectie, soepele werking.
4) De rotorrol die de drukplaat installeert.
5) De hele plaatgroef, geschikt voor 9 mm hangversie, is van toepassing.
6) Laad en los de drukplaat, maak positieve en negatieve bochten met elektrische voetschakelaar.
7) Handmatige transversale aanpassing van de drukrol, bereik 2-5 mm.
2. Drukpersrol
1) De buitendiameter is 175 mm.
2) Slijpen van de oppervlakte van de staalbuis, hardchroming.
3) Balancecorrectie, soepele werking.
4) De splitsing van de drukpersrol wordt met de hand geregeld door middel van een dubbelpolige zelfvergrendelende wormversnellingsbak, en de splitsing wordt geregeld door middel van een excentrische versnellingsbak, gemarkeerd met schaal.
3. staal anilox
1) De buitendiameter van 215 mm.
2) Het oppervlak van de staalpijp is voorzien van een geavanceerd chroomplatingsproces, dat hard, glad en slijtvast is.
3) De stip is consistent en de inkt gelijk.
4) Verleng de levensduur van de drukplaat en de rubberrol.
5) Voor de handmatige aanpassing van de aniloxrolluis wordt een dubbelpool-zelfvergrendelende volute gebruikt en voor de aanpassing van de luis wordt een excentrische stalen mouw gebruikt en de schaal is gemarkeerd.
4Rubberroller
1) De buitendiameter is 205 mm. (gemaakt door Jizhou Chunfeng.)
2) Het oppervlak van de stalen buis is bedekt met slijtvast rubber.
3) Speciaal slijpen in rubberrol, goed inktoverdracht effect.
4) De dubbelpool zelfvergrendelende wormversnellingsbak wordt aangenomen om de afstand tussen anilox en rubberrol handmatig aan te passen, en een excentrische versnellingsbak wordt gebruikt om de afstand aan te passen, en de schaal is gemarkeerd.
5. Boven- en onderrol van de papieren leidrol
1) Bovenrol: buitendiameter 86 mm, naadloze buis, met vier papieren wielen.
2) Onderrol: buitendiameter 155 mm, naadloos stalen buisje, oppervlakte slijpen, harde chroombewerking.
3) De afstand van de papierrolletjes wordt handmatig geregeld door middel van een zelfvergrendelend wormband met twee polen en de afstand wordt geregeld door middel van een excentrisch tandwiel, gemarkeerd met een schaal.
6. Fase-insteltoestel
1) Planetaire tandwielstructuur.
2) De afdrukfase is voorzien van een LCD-microcomputer met elektrische digitale 360-graden aanpassing (aanpasbaar voor werking en stop).
3) Handmatige zijdelingse positie, +/-5 mm verstelbare afstand.
4) De drukplaatrol neemt LCD-microcomputer om de fase aan te passen, die kan terugzetten tot nul en de plaat snel met hoge precisie aanpassen.
7. Ink recycling systeem
1) Pneumatische diafragmapomp, stabiele inktvoorziening, gemakkelijke bediening en onderhoud.
2) Inktfilterscherm, filterverontreinigingen.
8. Fasebevestigingsapparaat voor het printen
1) Pneumatisch remmechanisme.
2) Wanneer de eenheden worden gescheiden of in faseverstelling zijn, beperkt het remmechanisme de rotatie van de machine en behoudt het het vaste punt van de oorspronkelijke versnellingspositie.
Sluitingseenheid (volledige computerregeling)
1. Computer touchscreen is aangenomen
Door middel van een PLC en een roterende encoder kan automatische detectie en aanpassing worden uitgevoerd.
2Volledige computerinstelling.
Naast het gebruik van het computerscherm moet u de asrichting en de hoogte van de doos van elke snijmachine via een PLC en een roterende encoder aanpassen.Elektrische bedieningsknoppen kunnen ook worden gebruikt om de axiale richting van elke snijmachine zitplaats en de hoogte van de doos aan te passen.
3. Aanpassing van de slotfase
1) De aanpassing van de fase van het slot maakt gebruik van een PLC-aanraakscherm om de frequentie te regelen en een elektrische digitale 360°-aanpassing (beweging en stop kunnen allemaal worden aangepast).
2) Inrichting voor het instellen van de nulfase om een consistente slotpositie te garanderen.
4. Voorgroeiende sectie
1) Voorvergroting van de asdiameter 110 mm, gebruik van een kwalitatief hoogwaardige naadloze stalen buis.
2) Het voorvergrotingswiel gebruikt geavanceerde technologie om het grote voorvergrotingswiel te verbeteren, zodat het karton niet breekt bij het vouwen van de lijn.

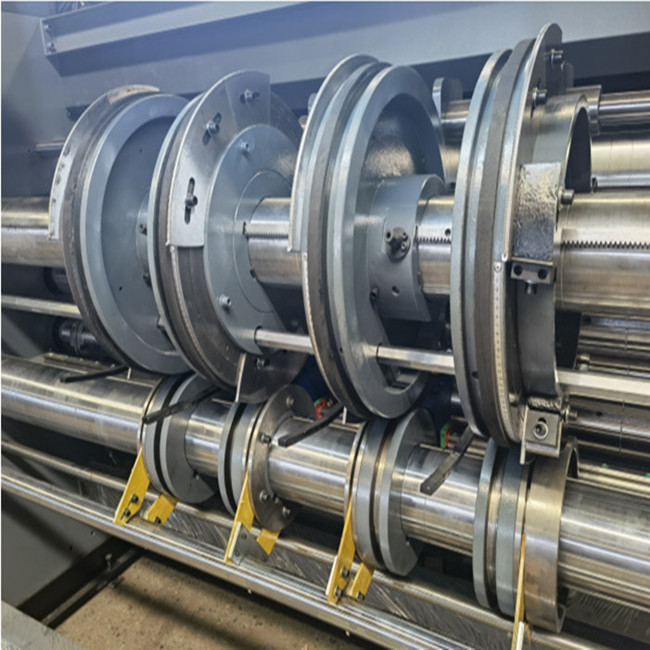

5. Krullend wielgedeelte
1) De diameter van de krulrol is 124 mm en er wordt gebruik gemaakt van een naadloos stalen buis van hoge kwaliteit.
2) Het plooiwiel gebruikt geavanceerde technologie. Het bovenste wiel is gemaakt van hoge hardheid harslijm en groeven in het midden.de bordlijn loopt niet weg van de helling.
3) De aspositie van het krulwiel, het voorkrulwiel en de schijf van de slijpmachine wordt automatisch en synchroon door middel van de precisiebolschroef ingesteld.
4) De onderrolregeling van het krullend wiel, de pre-krullende rol en het slootblad, de instelbare excentriciteitshulsstructuur, wordt aangenomen om de structuur compact te maken,gemakkelijk aan te passen en nauwkeurig te positioneren;
5) De verstelbaarheid van de onderste rollucht van het krulwiel, de voorkrulrol en het slootblad wordt handmatig geregeld door de dubbelpool zelfvergrendelende wormwielkarosserie.en de afstand wordt door excentrische versnellingen ingesteld en gemarkeerd met een schaal.

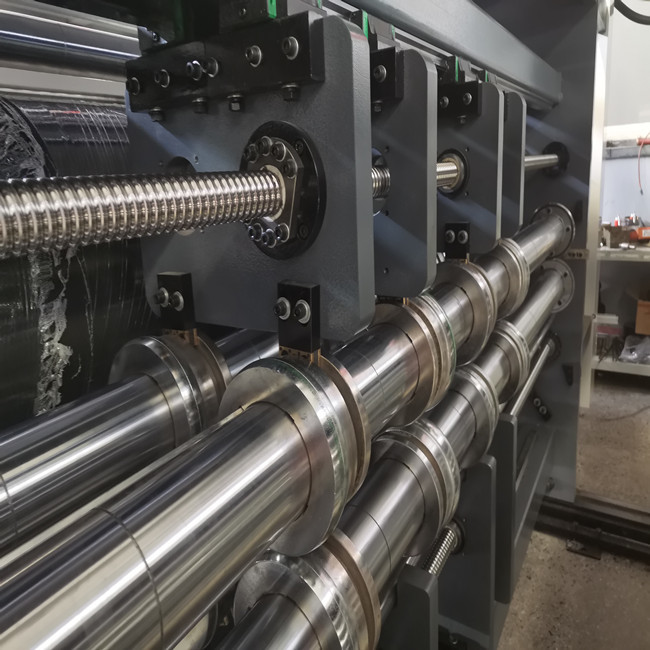

6. Voorvergroting, snijden en splitsen van het mes
1) De bovenste roldiameter van de sloot is 156 mm, naadloze stalen buis, de twee maal slijpen, het oppervlak harde chroombewerking, vlot bewegen.
2) De onderste roldiameter van de sloot is 156 mm, naadloze stalen buis, de twee maal slijpen, het oppervlak hard chroom, vlot bewegen.
3) Precieze bewerking van de bovenste schijf van het splijtblad.
4) Elektrische aanpassing van de synchrone aspositie van de bovenste en onderste schijf van de splijtblader, van het plooiwiel, van de schijf van het knipmes en van het voorplooiwiel.
5) Single-as-dubbele lemmen sloten, de doos hoogte aanpassing neemt de interne tand elektrische besturingsstructuur, zodat de smeerolie is niet gemakkelijk om de karton te besmetten.En de box hoogte aanpassing heeft elektronische botsing bescherming apparaat, zal de machine niet beschadigen.
6) Het traverse-mechanisme van de geleidingsplaat is ontworpen met een combinatie van een precisiebolschroef en een lineaire optische as, met flexibele beweging en nauwkeurige positionering.
7Mechanisme voor het instellen van de slotfase
1) Planetaire tandwielstructuur.
2) De slotfase wordt door computer en elektrische digitale 360°-instelling (beweging en stop kunnen allemaal worden aangepast) bestuurd.
8. Beheers- en bedieningsschakelaar
Het bedieningspaneel is uitgerust met een 6-inch touchscreen, waardoor het gemakkelijk is om de grootte van de gleuf aan te passen.
Deeltje voor het snijden
1. Krullende wielen
1) De rol heeft een diameter van 110 mm naadloos stalen buisje, door twee maal slijpen, het oppervlak is hard gechromeerd en beweegt soepel.
2) De afstand van de krommende wielen wordt met de hand ingesteld door middel van een dubbelpolige zelfvergrendelende wormversnellingsbak, en de afstand wordt ingesteld door middel van een excentrisch versnellingsbakje, gemarkeerd met een schaal.
2. Met de diesel gesneden rollen
1) De diameter van de onderste slijprol is 360 mm standaard slijprol, die is gemaakt van centrifuge giet van legerd staal met een hoge precisie slijpwerk.Het is uitgerust met gegroeveerde kleminrichting.
2) De diameter van de rubberen matrol is 388,9 mm, hoge kwaliteit 45 # staal afwerking, balanscorrectie, harde chroomplatering.De rubberen mat heeft het merk Depair uit Duitsland - een veerkrachtige polyurethaan rubberen mouw met een gladde snij, een gemakkelijke installatie en meer dan 8 miljoen keer gesneden.effectief de levensduur van de rubberen mat verlengen, beweging afstand is 30 mm, lineaire snelheid automatische compensatie apparaat, maken de die snijden oneindige lus werk in omtrek richting, om de slijtage van rubberen mat meer gelijkmatig te maken.wanneer de diameter van de zachte rol verandert, automatische compensatie van het traceren, zonder handmatige aanpassing, ervoor zorgen dat de grootte van elke partij kartonnen die-snijden volledig consistent,en het separatieapparaat van de rollen voor het snijden met een cilinder, wanneer geen karton wordt gevoerd en de bovenste en onderste twee rollen los te maken zijn, vermindert de slijtage van de rubberen mat en het blad.de levensduur van de rubberen mat en bladen module wordt sterk verlengd.
3) Automatisch slijpmechanisme van rubberrol, reparatie en polijsten van de versleten rubbermat meerdere malen.De alarmlamp blijft knipperen wanneer de rubberrol wordt gerepareerd.
4) Reinigingssysteem: de voorste en achterste reliefschacht worden door de vertragingsmotor op de riem gedrukt en het afval van het papier wordt volledig verwijderd.zodat de machine niet wordt beïnvloed door de ophoping van het afvalpapierDe werkdoeltreffendheid is aanzienlijk verbeterd.
3Fase-instelstructuur van die-snijrollers
1) Planetaire tandwielstructuur.
2) De slijpfase gebruikt een LCD microcomputer met elektrische digitale 360 graden aanpassing (aanpasbaar voor werking en stop).
