Automatische enkelvoudige correctie High Speed Box Folder Gluer met onafhankelijk papier voedingsdrijf systeem

Automatisch lijmapparaat met enkele correctie en hoge snelheid voor dozen en vouwen

I. Machineoverzicht

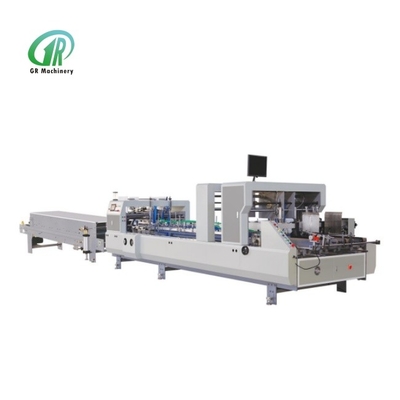

1. Automatisch overzicht van de lijmmachine met enkele correctie en hoge snelheid

Deze serie vouwlijmmachines is een snelle vouwlijmmachine die door ons bedrijf is aangepast aan de productiebehoeften van verschillende dozentypes in het daadwerkelijke productieproces van onze klanten. De producten van klanten als uitgangspunt nemen en professionele oplossingen op maat bieden om de waarde van uw producten te maximaliseren, is de missie van Jinnuo. Met onze jarenlange ervaring op verpakkingsgebied is het onze plicht om zoveel mogelijk aan de behoeften van onze klanten te voldoen.

Deze serie snelle vouwlijmmachines is uitgerust met een onafhankelijk aandrijfsysteem voor papierinvoer, enkel correctiesysteem, PLC-aanraakscherm mens-machine-interfacebesturingssysteem, papierinvoer trilpapierscheidingssysteem, draadloos afstandsbedieningssysteem met afstandsbediening, onafhankelijk elektrisch verstelsysteem van elke geleideplaat, 19-inch LCD-monitorbewakingssysteem.

Deze serie snelle vouwlijmmachines is vooral geschikt voor kleine verpakkingen, zoals cosmetica, medicijnen, wijndozen, cd-zakken, exprestassen, vierhoekige en zeshoekige dozen, andere kartonnen en microgolfkartonverpakkingen (verschillende machines kunnen worden aangepast op basis van verschillende doostypes). Het proces van het maken van dozen is volledig geautomatiseerd volgens verschillende doosmodellen, van papierinvoer, voorvouwen, bodemvouwen, lijmen, vouwen tot verzamelen. En het hele proces is continu, stabiel en betrouwbaar, met een hoge werksnelheid en een laag energieverbruik, eenvoudige en gemakkelijke bediening; tegelijkertijd heeft het de voordelen van een mooi uiterlijk, een compacte en nieuwe structuur, een laag geluidsniveau en een lange levensduur. Het is een ideale apparatuur voor het vormen van dozen.

2. Machinekenmerken en introductie van elk onderdeel

①Algemene uitrusting:

a.De machinebasis is gemaakt van een integrale stalen plaat. De dikte van het hoofdwandpaneel is 16 mm. Ze maken allemaal gebruik van lasersnijtechnologie en hebben een koude- en warmtebehandeling ondergaan. De hele machine heeft een goede stijfheid.

b.De hele machine heeft een modulair ontwerp, met flexibele functieselectie. Modules kunnen worden geselecteerd op basis van de vereisten van het doostype van de klant.

c.De machinetransmissie maakt gebruik van de Chinees-buitenlandse joint venture-keten, die een hoge snelheid, nauwkeurige en stabiele transmissie, minimaal geluid en een lange levensduur heeft.

d.De machine heeft een goede stabiliteit en de snelheid kan 220 m / min bereiken

Afdeling papierinvoer:

e.Het papierinvoergedeelte maakt gebruik van een onafhankelijke motor voor de papierinvoer, waardoor de papierinvoer eenvoudiger en soepeler verloopt.

f.3 sets papierinvoermessen om te voldoen aan de papierinvoerbehoeften van verschillende gewichtsdozen.

g.De rail met meerdere niveaus zorgt voor de verticaliteit van het karton en zorgt ervoor dat de papierinvoer niet scheef is. De unieke structuur maakt het verstellen van het karton eenvoudig en handig.

h.Pneumatische meslift verkort de tijd voor aanpassing en dooswisseling.

i.Het trilapparaat werkt samen met de motor om het papier snel, gemakkelijk, continu en automatisch correct in te voeren.

j.De papiertoevoerband maakt gebruik van een ringvormige naadloze transportband voor rundvleespezen, die een sterke slijtvastheid heeft. Tegelijkertijd maakt de machinestructuur gebruik van onafhankelijke transmissie, waardoor het erg handig en snel is om de papiertoevoerband in de latere periode te vervangen.

②Bottompasta-cilinder:

a.De onderste pastacilinder is ingesteld met één links en één rechts, en verschillende rubberen wieldiktes kunnen worden uitgerust volgens de breedte van de lijmopening van het doostype van de klant.

b.De pastacilinder is gemaakt van sterk, duurzaam roestvrij staal. En na afloop. De hoeveelheid lijm kan

nauwkeurig worden gecontroleerd om ervoor te zorgen dat het snelle werkingsgedeelte van de lijm wordt gebruikt.

③Het vouwgedeelte:

a.De linker- en rechterkant voltooien de tweede vouw 180 graden. De vierde vouw is 180 graden volledig gecombineerd.

b.Het vouwgedeelte van het differentieel correctiesysteem, het speciale ontwerp van het vouwgedeelte van de linker en rechter transportbandsnelheid kan worden aangepast om transport in rechte lijn te garanderen. Kan het geval van een doosvormende schaar effectief verminderen.

c.De katrolriem van de bovenste rij van het vouwgedeelte is uitgerust met een krachtapparaat om het snelheidsverschil tussen de bovenste en onderste riemen te bereiken, wat resulteert in kartonslip.

d.Uitgerust met een set linker en rechter vouwmessen.

④Drukoverdrachtsdeel:

a. Foto-elektrische teller automatisch schoppapier, watersproeisysteem voor twee doeleinden. En een detectieapparaat voor papierstoppers.

b.De bovenste en onderste banden zijn vrij telescopisch en gemakkelijk aan te passen, waardoor de doos van elke vorm netjes en soepeler wordt gestapeld bij het betreden van het transportgedeelte.

c.Uitgerust met een mechanisch klopapparaat, zodat er geen schaarfenomeen zal optreden bij de productie van platte expreskartons. En de mechanische transmissie heeft de kenmerken van een lange en stabiele levensduur.

⑤Transportgedeelte:

a.Het hoofdwandpaneel van het transportgedeelte neemt 12 mm aan, en maakt gebruik van lasersnijtechnologie, en wordt behandeld door koud en warm, en de machine heeft een goede stijfheid. De transportlengte bedraagt ​​6 meter en het ontwerp over lange afstanden kan de hechttijd van de doos verlengen en de hechtkwaliteit van de doos verbeteren.

b.Pneumatische drukregeling, eenvoudig aan te passen, kan effectief de uniforme druk van de pasvorm garanderen.

c. Automatische en handmatige schakelaar met twee modi met één klik, om aan te passen aan de productiebehoeften van verschillende doostypes.

d.Het bovenste en onderste onafhankelijke modulaire ontwerp van het transportgedeelte kan relatief naar voren en naar achteren bewegen om zich aan te passen aan een verscheidenheid aan dozen met verschillende lengtes.

⑥elektrisch systeem:

a.De machine wordt bestuurd door PLC, eenvoudig te bedienen; PLC en touchscreen nemen het Chinese beroemde merk Inwitten over, stabiel en betrouwbaar, laag uitvalpercentage. De hele machine maakt gebruik van een multifrequentieomvormer en de bediening is flexibeler en handiger.

b.De hoofdaandrijfmotor maakt gebruik van een frequentieomzettingsmotor, die de voordelen heeft van energiebesparing en hoge efficiëntie, een breed snelheidsaanpassingsbereik, stabiel starten en remmen, waardoor de productie-efficiëntie wordt verbeterd en de onderhoudskosten van mechanische apparatuur worden verlaagd.

c.De lay-out van het bedieningspaneel is redelijk en elke module heeft een bedieningspaneel.

d.De 19-inch LCD-monitor kan het productieproces van de machine op de papierinvoerafdeling volgen, waardoor het voor de kapitein gemakkelijker wordt om het hele operatieproces te controleren.

I.Ttechnisch specificatie

Ons bedrijf


Productverpakking


Veelgestelde vragen:
Q1: Hoe is de garantie van de machine?
A: Garantieperiode: 12 maanden vanaf de verzenddatum van de machine. De garantie is niet geldig als de machine onderhevig is aan verkeerd gebruik, accidentele schade of een bedieningsfout. Gedurende de geldigheidsduur leveren wij reserveonderdelen. Als u nog andere vragen heeft, neem dan contact met ons op en wij zullen u antwoorden via de foto's en video's van het product om elk detail duidelijk te maken.
Q2: Hoe zit het met de after-sales service?
A: 1) TM online 24 uur, ook contact via e-mail, skype, wechat, whatsapp, enz.
2) Om de problemen met video's/foto's op te lossen.
3) Eén jaar garantie op vervanging van reserveonderdelen.
Vraag 3: Is de betaling voor mij veilig, aangezien wij de eerste samenwerking zijn?
A: We kunnen de handelsgarantie doen, die garandeert dat uw producten worden ontvangen. We accepteren ook andere veilige betaalmethoden zoals u dat wilt.
Vraag 4: Wat is uw minimale bestelhoeveelheid, kunt u mij monsters sturen?
A: Onze minimale hoeveelheid is 1 set, omdat ons product een machine-uitrusting is, is het moeilijk om u monsters te sturen. Als u vragen heeft over de producten, neem dan gerust contact met ons op voor meer details. We geven u graag meer informatie, zoals specificaties, video, enz.
