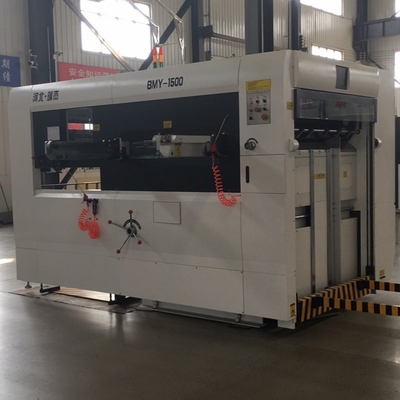

BMY-1500 Semi-Auto Die Cutting And Creasing Machine Handmatige voeding voor het maken van kleurdoos

BMY-1500 Semi-Auto Doodgaan.Snijdenen CreasingMachines

I. Inleiding tot de machine:

De BMY-1500 semi-automatische strooimachine is de belangrijkste uitrusting voor het maken van kleurdozen, kartonnen en papieren handelsmerken.

Onze machine is uitgerust met de hoge intensiteit grijper open tanden, algemene swing voorste gids, automatische duwen gids, hoge precisie interval structuur, pneumatische vergrendeling plaat, pneumatische koppeling,overbelastingbescherming en automatische verzameling van papier, maakt de papiervoeding afstand korter, positionering nauwkeurigheid hoog, sterven snijden stabiel, papier verzamelen ordelijkheid, kan ook niet-gripper sterven snijden.

Ik...Ik.... Componenten en kenmerken:

1.Deeltje voor het voeden van papier: precodepapier, papiervoedplatform, pneumatische bank.

Voor-codepapier:De gebruiker moet het bewerkte papier in de pre-code papieren trolley plaatsen.en zet de trolley terug naar het papier voedingsplatform om het volgende te blijven werken wanneer het papier stelt de onderste limiet.

Papiervoederplatform:Automatische stijgende stappen afstand kan worden ingesteld volgens de hoeveelheid papier, de operatie is eenvoudig en snel. met de kenmerken van kortere voeding afstand en lage arbeidsintensiteit.

Pneumatische bank:De bediener staat op het werkplatform, pneumatisch instellen van de hoogte van de machine volgens de verschillende hoogte van de bediener, gemakkelijk te bedienen, tijd en moeite besparen.

2- Positiëren.deel: deront gids, de zijkantgids.

Voorkant gids:De totale swing voor swinging zijgids hebben een kleine impact op de papierrand, hoge positionering nauwkeurigheid,met vier sets van precisie vezel schakelaar ((Taiwan Riko merk) om papier op zijn plaats te controleren en papier verspilling te voorkomen.

Zijdelingse gids:U kunt de zijkant gids op basis van verschillende producten te kiezen, geen noodzaak om onderdelen te vervangen, gemakkelijk en snel aan te passen.

• met een gewicht van niet meer dan 50 kgdeel: grijpers, slijpschijfbladframe, die cutting steelplaat, transmissie structuur, gastheer bodemplatform, het bewegende platform en debovensteplatform, intermitterende structuur, pneumatische koppelingrem.

Die snijdruk kan globaal reguleren en kan ook de voorkant van de grijperrand apart reguleren, handmatige reducer is handig en arbeidsbesparend.

Grijpers:De grepen zijn gemaakt van hoge sterkte van hard aluminium legering precisie giet, met goede stijfheid, licht materiaal, kleine traagheid, hoge sterkte,kan nauwkeurig en soepel papier overbrengen bij hoge snelheid. Unieke gripper voorste gids, die snijden dubbele positionering en loop curve van cam, laag geluid, hoge precisie en de laatste duurzaam, gripper rand is slechts 6 mm.

met een gewicht van niet meer dan 50 kgDe dubbele versterking van het die cutting sheet frame neemt pneumatische vergrendeling en rollend lager gids spoor, hoge veiligheid, eenvoudige bediening.Harde aluminium legering drijvende plaat,met een gewicht van niet meer dan 50 kg, maakt een plaat positionering precies en stevig, en kan worden hergebruikt, kan effectief voorkomen dat de die-snijplaat prolaps en afsplitsing.

Stanssnijplaat:De 70CR staalplaat verwerkt door speciale warmtebehandeling, goede vlakheid, hoge hardheid, lange levensduur.gemakkelijk en arbeidsbesparend.
Transmissieconstructie:Het nieuwe transmissieontwerp zorgt voor de hoge snelheid van precisie die snijden. De belangrijkste aandrijving neemt worm gear en gespecialiseerde ontworpen krukas verbindingsstaaf structuur,De verbinding van de buizen zal de bewegingsruimte verminderen, vermijden van de impact van worm gear en worm, hoge die-snijdruk, hebben de functie van hoge druk.De 4 hoeken van het bewegende platform is uitgerust met decompressie buffer lente en verminderen van de machine slijtage, zorgt ervoor dat de machine stabieler draait.
Onderste platform, bewegende platform en bovenste platform:Deze belangrijkste onderdelen zijn gemaakt van hoogwaardige ductiele ijzerhars zandgieten, hoge treksterkte en goede taaiheid.
Intermitterende structuur:Met behulp van hoge precisie parallelle ternary cam indexing structuur, cam curve is speciaal ontworpen, grote dwarshoek, neem de gripper draaien stabieler.
Pneumatische koppelingsrem:Beheers het doorgevende koppel door de luchtdruk, het geringe geluid en de goede remprestaties aan te passen.

4. Het deel dat papier verzamelt:Het verzamelen van papier automatisch en kwantitatief.

Achteruitlijnd papier, zijdelingse uitlijnd papierom ervoor te zorgen dat de automatische papiervoeding ordelijk verloopt, is de structuur van de papierverzamelaar eenvoudig en snel te bedienen.drie keer sneller dan het handmatig bedienenDe gebruiker kan het achteruitlijnd papier in de voorkant van de machine controleren. Het achteruitlijnd papier is uitgerust met een dubbele detectie schakelaar om het papier in volgorde te controleren.Het kan ook monsters nemen wanneer de machine draait.Het zal automatisch alarmeren wanneer het papierverzamelen de opdracht bereikt om de operator eraan te herinneren het papierverzamelplatform te vervangen.

kwantitatief papier:Kan de willekeurige waarde instellen van 10 tot 9999, het zal automatisch uit als het papier de ingestelde waarde bereikt.

5. Eelektrische besturingdeel:Mautor, PLC en mens-machine-interface, elektronisch besturingssysteem, allerlei veiligheidsbeveiligingsapparatuur.

Motor:Met geïmporteerde Fuji-omvormer, stapsloze snelheidsregelaar motor, maakt de belangrijkste motor energiebesparing, laag geluid.Het papier voeden en verzamelen reducer motor kiezen geïmporteerde Taiwan elektromagnetische rem vertraging motor, met een hoge veiligheidsprestatie, een lange levensduur en een laag geluidsniveau.
PLC en mens-machine interface:Digitaal weergeven van de werkingssnelheid en de status van de machine, de hoofdmotor wordt bestuurd door frequentieomzetter, staploze snelheidsregeling maakt de werking stabieler.Mens-machine interface display systeem kan alle soorten werkomstandigheden weergeven, tijdige opsporing van fouten en voorgestelde oplossingen.
Elektrisch besturingssysteem:Microcomputerbesturingsproces van automatische besturing en realtime detectie van papiervoeding, papieroverdracht, matrassnijden, papierverzamelen.
Alle soorten veiligheidsbeveiligingsinrichtingen:Alarm bij problemen en automatisch uitschakelen om de veiligheid van de mens te waarborgen.

6- Ik.het ubricatiesysteem:Feen gesmeerd smeersysteem entimingsmeersysteem.

Geforceerd smeersysteem:Olie druk en de stroom snelheid aanpassing is handig, zorg ervoor dat de belangrijkste aandrijving olievoorziening normaal en zal niet uit de machine bij het draaien.
Timing smeersysteem:Het is verbonden met de programmeerbare controller van de host, maakt de smeerfunctie automatisch.Het is ook belangrijk om de olie te smeren kwantitatief enHet timing smeersysteem vermindert niet alleen het geluid van de machine, maar zorgt er ook voor dat de machine stabiel werkt.

III.Technische parameters:

BMY-1500 semi-automatische die cutting creasing machine
