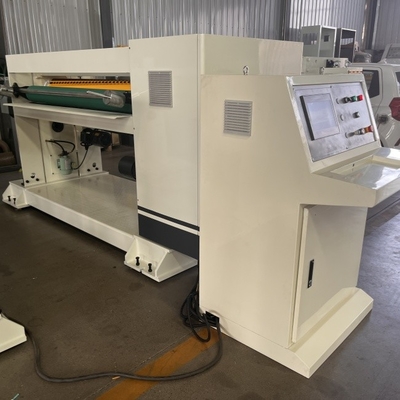

Productielijn voor gegolfd karton Bestellingen opslag NC-snijmachines Helicale messen

NC-100 NC-snijder spiraalvormige messen

De machine bestaat hoofdzakelijk uit een binnentandwiel van de messenas (2), een buitentandwiel van de messenas (3), een verbindingsschroef (4), een klemhuls (5), een tandwiel van de messenas (6), een ondermes (7), een klemschroef van het onderste mes (8), een bovenste messchroef (9), een klemschroef van het bovenste mes (10), een bovenmes (11), een afstelas voor de tandwielspeling (12), een hoofdmotor (13), een stelstang (14), een stelschroef (15), een bovenste mesas (16), een onderste messenas (17), etc.

1. De bovenste bladas (16) en de onderste bladas (17) zijn gemaakt van koolstofstaal en zijn hittebehandeld voor een goede stijfheid.

2. Wanneer u het mes afstelt, steekt u de messtang in de messtanghouder om handmatig te kunnen draaien.

3. Draai bij het afstellen van het mes de onderste mesklemschroef (8) een kwartslag los en verstel de bovenste mesklemschroef (10) zodat het bovenmes (11) en het ondermes (7) goed passen.

4. Wanneer u het mes afstelt, draait u de tandwielverbindingsschroef (16) los en stelt u de stelschroef voor de speling aan de zijkant (15) af om de zijspeling van het tandwiel van de bladas te elimineren.

5. De expansiebus (5) verbindt het buitenste tandwiel van de mesas (3) en het mesastandwiel (6) met de mesrol.

6. De spilmotor (13) is de krachtbron voor het aandrijven van de messenrol.

Installatievereisten

1. De machine moet worden geïnstalleerd op een harde betonnen fundering met een funderingsdikte van minimaal 250 mm;

2. Het funderingsoppervlak is vlak en vlak met een vlakheid van niet meer dan 2 mm/m;

3. Voordat de machine op de fundering wordt bevestigd, moet de machine op een waterpas worden afgesteld met een waterpasheid van niet meer dan 0,4 mm/m; Testinstrument: vierkant niveau; Testpositie: meshouder vaste dwarsbalk.

4. Wanneer de machine op de fundering wordt geïnstalleerd, zorg er dan voor dat de apparatuur parallel loopt met een parallelliteit van niet meer dan 1 mm/m. Testinstrument: niveau; Testpositie: beide zijden van het machineframe aan beide uiteinden.

Machine-installatie

Wanneer de machine is geïnstalleerd, moet de voeding van de gebruiker worden aangesloten op de aandrijfkast van de machine en moet er aan de voorkant van de luchtkast een luchtschakelaar worden geïnstalleerd om de voeding van de machine op elk moment in of uit te schakelen.

Wanneer de machine is geïnstalleerd, moet de persluchtleiding van de gebruiker worden aangesloten op het pneumatische triplet van de machine en moet er aan de voorkant een afsluiter worden geïnstalleerd om de persluchttoevoer van de machine op elk moment in of uit te schakelen (zoals hieronder weergegeven).

De luchtleidingparameters zijn: PN0,6MPa, DN10.

Aanpassing van de vlakheid van de machine

Nadat de machine is geïnstalleerd, controleert u de niveaumeter en stelt u de schroeven af ​​totdat de vlakheid binnen 0,1 mm/1000 mm×1000 mm ligt. Draai vervolgens de moeren van de ankerbouten vast. Gebruik dezelfde methode om de vlakheid van ten minste vier hoeken van de machine aan te passen.

Structureel kenmerk:

• Het kan bestellingen van 200 eenheden opslaan, de snijmachinespecificaties snel en nauwkeurig vervangen, bestellingen zonder onderbrekingen wijzigen, en maakt netwerkcomputers mogelijk om het productiebeheer te vergemakkelijken.
• De aandrijftandwielen van de mesas zijn van nauwkeurig gesmeed staal, inductiegehard, spelingsvrije transmissie, geavanceerde sleutelloze verbinding, hoge transmissienauwkeurigheid.
• De snijmachine heeft een ingelegde spiraalvormige structuur van het stalen mes aan de voorkant, een gekarteld mes. schaar, schaar, schuifkracht, lange levensduur van het mes
• Rond de invoerrollen wordt gebruik gemaakt van de zonnetandplaten, waardoor de levering soepel verloopt, de druk gelijkmatig wordt uitgeoefend, het plaatbord gemakkelijk kan worden verpletterd of verstopping kan worden veroorzaakt
• Dit model is de remenergieopslag (niet-dynamisch remmen), dus het energieverbruik in het productieproces, het gemiddelde elektriciteitsverbruik is 1/3 van een gewone NC-snijmachine, waardoor meer dan 70% stroom wordt bespaard om het doel van geldbesparing te bereiken.
• Nauwkeurig verstelbaar tandwiel zonder tussenruimte om nauwkeurige mesinschakeling en loopbalans te garanderen.
• Met behulp van een onafhankelijke oliepomp en filter met twee koperen distributies in elke versnellingspositie olie, smering en koeling
• Messenrol: gesmeed staal van fijne kwaliteit, uitgebalanceerd, met goede stabiliteit.

Parameters van de roldiameter:

• Kruis op de hartafstand van de mesas: ￠216 mm
• Vóór de onderste transportroldiameter ¢156 mm
• Na de onderste transportroldiameter: ￠156 mm
• Diameter voorkant van de degelrol: ￠70 mm
• Diameter voorkant van de degelrol: ￠70 mm

Let op: Er zitten tenslotte slijprollen, hardverchroomd aan (op behalve onder de messenas) omgaan

Vermogensmotoren en elektrische parameters:

• hoofdmotorvermogen: 18,5 kW Volledige AC synchrone servo
• Voor en na het voeden van het motorvermogen: 3 kW (frequentieregeling)
• Motorvermogen smeeroliepomp: 0,25 kW

Voornamelijk ingekochte onderdelen, grondstoffen en herkomst:
