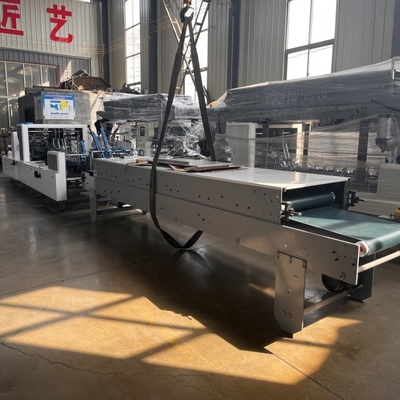

Automatische enkelvoudige correctie High Speed Box Folder Gluer met drie telmethoden

Automatische enkelvoudige correctie hogesnelheid doos vouwlijmMetDrie telmethoden

1. Machine kenmerken en introductie van elk onderdeel

1Algemene uitrusting:

a.De machinebasis is gemaakt van een integrale stalen plaat. De dikte van het hoofdwandpaneel is 16 mm. Ze nemen allemaal lasersnijtechnologie aan en zijn koud- en warmtebehandeld.De hele machine heeft een goede stijfheid.

b.De gehele machine is modulair ontworpen, met een flexibele functie-keuze.

c. De transmissie van de machine is gebaseerd op de Chinese-buitenlandse joint venture-keten, die een hoge snelheid, nauwkeurige en stabiele transmissie, minimaal geluid en een lange levensduur heeft.

d.De machine heeft een goede stabiliteit en de snelheid kan 220 m/min bereiken

Afdeling papiervoeding:

e. Het papiervoedingsgedeelte heeft een onafhankelijke motor voor het voeden van papier, waardoor het voeden van papier gemakkelijker en soepeler verloopt.

f.3 sets papiervoedermessen om aan de papiervoederbehoeften van verschillende gewichtsdozen te voldoen.

g. Het meervlakkelijke spoor zorgt voor de verticaliteit van het karton en zorgt ervoor dat de papiervoeding niet vervormd is. De unieke structuur maakt de aanpassing van het karton eenvoudig en handig.

h.Pneumatische mesheffen verkort de tijd voor aanpassing en vervanging van de doos.

i.Het trillingsapparaat werkt samen met de motor om papier snel, gemakkelijk, continu en automatisch correct te voeden.

j.De papiervoederband is voorzien van een ringvormige naadloze rundvleesband met een sterke slijtvastheid.waardoor het zeer handig en snel om de papiervoerband vervangen in de latere periode.

2Bodempastacilinder:

a. De onderste pastecilinder is met een linker en een rechter cilinder ingesteld en kan met verschillende rubberwieldiktes worden uitgerust, afhankelijk van de breedte van de lijmopening van het doostype van de klant.

b. De pastacilinder is gemaakt van sterk, duurzaam roestvrij staal.

worden nauwkeurig gecontroleerd om ervoor te zorgen dat het hogesnelheidsbedrijf deel uitmaakt van de lijm.

3Het vouwdeel:

a. De linker en rechterzijde voltooien de tweede vouw 180 graden. De vierde vouw is 180 graden volledig gecombineerd.

b. Het opvouwbare deel van het differentiaalcorrectiesysteem, het speciale ontwerp van het opvouwbare deel van de linker- en rechterbandsnelheid, kan worden aangepast om een rechtlijnig vervoer te garanderen.Kan effectief het geval van doosvormende schaar verminderen.

c.De katremsnoer van de bovenste rij van het vouwdeel is voorzien van een krachttoestel om het snelheidsverschil tussen de bovenste en onderste riemen te bereiken waardoor karton glijdt.

d. Uitgerust met een set linker- en rechtervouwmessen.

4Drukoverdracht:

a. Foto-elektrische teller, automatisch schoppen van papier, waterbespuitingssysteem voor twee doeleinden en een detectieapparaat voor het opsporen van een papieren stop.

b. De bovenste en onderste riemen zijn vrij telescopisch en gemakkelijk te regelen, waardoor de karton van elke vorm netter en soepeler op elkaar is gestapeld bij het invoeren van het draagdeel.

c. Uitgerust met een mechanisch klapapparaat, zodat bij de productie van vlakke expresskartonnen geen schaar verschijnselen.En de mechanische transmissie heeft de kenmerken van een lange en stabiele levensduur..

5Vervoerdeel:

a.Het hoofdwandpaneel van het dragende deel heeft een lengte van 12 mm en is voorzien van lasersnijtechnologie, en wordt behandeld door koud en warm, en de machine heeft een goede stijfheid.en het ontwerp op lange afstand kan de bindtijd van de karton verlengen en de bindkwaliteit van de karton verbeteren.

b.Pneumatische drukregeling, gemakkelijk aan te passen, kan effectief zorgen voor de uniforme druk van de pasvorm.

c.Automatische en handmatige twee-modus schakelaar met één klik, om zich aan te passen aan de productiebehoeften van verschillende doostypen.

d.Het bovenste en onderste onafhankelijke modulaire ontwerp van het transportdeel kan relatief naar voren en achteruit worden verplaatst om zich aan te passen aan een verscheidenheid aan dozen van verschillende lengte.

6elektrisch systeem:

a.De machine wordt bestuurd door PLC, gemakkelijk te bedienen; PLC en touchscreen nemen het Chinese beroemde merk Inwitten aan, stabiel en betrouwbaar, lage storingspercentage.De hele machine neemt multi-frequentie converter, en de besturing is flexibeler en handiger.

b.De hoofddrijvingsmotor heeft een frequentieomrekeningsmotor, die de voordelen heeft van energiebesparing en een hoog rendement, een breed snelheidsbereik, een stabiel starten en remmen,verbetering van de productie-efficiëntie en vermindering van de onderhoudskosten van mechanische apparatuur.

c. De opstelling van het bedieningspaneel is redelijk en elke module heeft een bedieningspaneel.

d.De 19 inch LCD-monitor kan het productieproces van de machine in de afdeling papiervoeding monitoren, waardoor het voor de kapitein gemakkelijker is om het gehele bedrijfsproces te controleren.

Ik.Tecnical specificatie

Drie telmethoden:

1- Voeding stop teller:

Nadat de inductiesonde het tellen heeft voltooid, stopt hij de papiervoermotor voor de gestelde tijd.

2.Luchtcilinder teller ((watermerk):

Verbinding van de luchtleiding

Voeg puur water toe

Gebruik de magnetoventil om de luchtleiding met water te vullen.

Nadat de inductiesonde het tellen heeft voltooid, laat de spuitstuk een watermerk achter op het karton.

2.Luchtcilinder teller ((verkeerd uitgelijnd teken):

Verbinding van de luchtleiding

De luchtcilinder wordt normaal samengedrukt gehouden. (Als de cilinder blijft uitgestrekt, wisselen de posities van de twee luchtleidingen.)

Nadat de inductiesonde het tellen heeft voltooid, laat de spuitstuk een watermerk achter op het karton.

De luchtcilinder zal het karton duwen zodat de uitlijning van het karton ((de laatste in de telcyclus) verkeerd is uitgelijnd.
