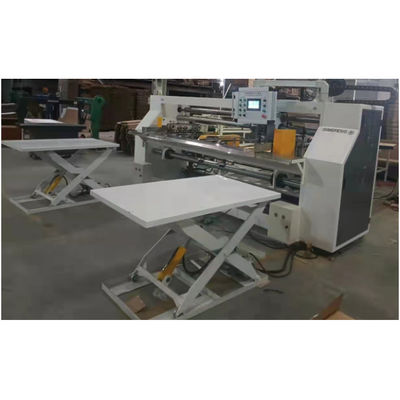

Model 4600 dubbelstuk type 6 servo gegolfde karton vouwlijmmachine

4600 Model 6 Servo Automatische vouwlijm ((dubbelstuk)

1 De wandplaat van de machine is gemaakt van 45 # 14 mm hoge hardheid enkel gewalste stalen plaat,en de rest van het werkstuk is ook gemaakt van 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm hoge hardheid enkel gewalste stalen plaat, en wordt verwerkt door een CNC-oppervlaksgreefmachine om de nauwkeurigheid van het werkstuk te waarborgen.

2 De hoofdconstructie van de machine is verbonden door 160x100 zware H-vormige profielen en de rest door 80x80 zware aluminiumprofielen, waardoor de stabiliteit van de machine wordt gewaarborgd.

3 Lagermodellen: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS,51102,51104,KR19;

Een universele laag met basistype: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207;

4 Gordelmodel:

De papiervoederband:L2180mm × W100mm × T8mm (met gaten), 8 stuks.

Vervoerband: L5000mm × W60mm × T5mm, 10 stuks.

5 Het transmissiemechanisme van de hoofdmachine heeft een kettingtransmissie en de tandwielen bestaan uit:

5/8 inch: 20-tand Ø35 en Ø30, 17-tand Ø55 intermediair, 14-tand Ø35 intermediair, 30-tand Ø30.

1/2 inch: 20 tanden Ø22 20 tanden Ø38

3/8 inch: 21 tanden Ø25, 32 tanden Ø12, 14 tanden Ø22

De bovenstaande tandwielen zijn allemaal gemaakt van 45# materiaal en vervolgens met hoge frequentie gedoofd om hun levensduur te verlengen.

6 Papiervoedingsgedeelte: De papiervoedingsriem is een hoogwaardige rubberriem met een hoge wrijvings- en slijtvastheid.Het achterste gedeelte wordt ondersteund door een hulprol om het karton voor het voeden van papier op te tillen, en is uitgerust met twee zuigpompen van 3 kW om het karton te zuigen en het papier te helpen voeden. , de papiervoedermotor bestaat uit twee servomotoren met een vermogen van 1 kW, waardoor de stabiliteit van de papiervoeding wordt gewaarborgd en de lengte van de papiervoeding willekeurig kan worden aangepast.

7De hoofdmotor in het middelste gedeelte wordt aangedreven door een Zhejiang Mitsubishi 4 kW reductiemotor, die wordt bestuurd door een frequentiekonverter.en heeft ook een elektromagnetische koppeling en een elektromagnetische remleidingEr zijn drie sets transportbanden aan elke kant.

8 Lijm: Het middelste deel van de achterkant wordt bevestigd met hete en koude delen.De breedte van de lijm coating wiel is 10 mm en het middeninterval is 2 mm. Het kan worden gezegd dat het een dubbele binding is. Vermijd lijmopening en explosie als gevolg van seizoensveranderingen wanneer alleen warm gesmolten lijm wordt gebruikt voor binding,en voorkom dat de warm gesmolten lijm barst zodra de voedseldoos de koelruimte binnenkomt.

9. Middenvormende deel: de linker- en rechterzijde worden door servomotoren vastgeklemd.De klem maakt gebruik van hoge snelheid lage scherpte bal schroeven en speciale schuivers om de gevoeligheid en nauwkeurigheid van de klem te waarborgenHet verlengt ook de levensduur en zorgt voor een nauwkeurige vormgeving van het karton. , waardoor de opbrengst van kartonnen aanzienlijk wordt verbeterd.

10 Lijmverwarmingssysteem: De warmsmeltlijmcoatingbox is gemaakt van puur aluminium, dat uitstekende warmtegeleidbaarheid heeft en de tijd verkort voor het smelten van het lijmblok.Het bovenste deel is uitgerust met een onafhankelijk verwarmd aluminium lijmdoosDe warm gesmolten lijm stroomt automatisch naar de onderste lijmdoos, wat het werk niet beïnvloedt en de werkdoeltreffendheid verbetert.

11 Systemen voor koude lijm: het rubberen wiel van de koel lijm coating box is gemaakt van roestvrij staal en heeft dubbel afgesloten corrosiebestendige lagers, waardoor de levensduur wordt verlengd.

12 Werkingsbeginsel

Plaats karton aan beide zijden van het papier voedingsgedeelte. Voer de papier voeding lengte op het display, druk op de knop papier voeding en begin met het papier voeden. Wanneer het karton het midden bereikt,de foto-elektrische sensoren aan het linker- en rechts uiteinde detecteren het karton en ontvangen het signaalAls het papier in de vorm van een karton wordt gevormd, wordt het karton in de vorm van een karton gevormd en wordt het karton in de vorm van een karton gevormd.Na het bereiken van het buigende deel, beginnen de linker- en rechterzijde te buigen en uit te lijnen, en dan valt het papierperswiel, valt ook de beugel en wordt het karton naar buiten gestuurd.

Spanning: 380V 50HZ driefasige 4-draad

Lijst van elektriciteitsdistributeurs
