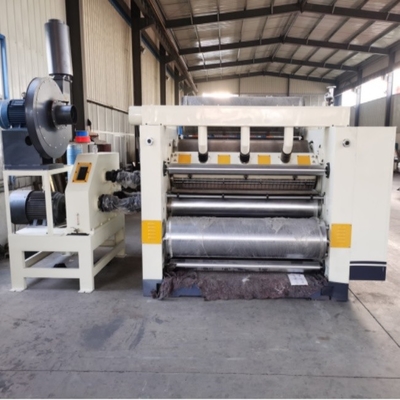

SF-360-2500 Model Modulariseerde eenzijdige golfdraadmachine Hood Zuigstructuur

SF-360-2500 model modulaire enkelzijdige

Sstructurele kenmerken:

• De kap is voorzien van een krachtige ventilator met hoge druk, de luchtzuiginstallatie is voorzien van een geluidsdemper.De luchtbron en de elektrische bediening zijn geconcentreerd in dezelfde bedieningskastDe bedieningszijde is volledig afgesloten en volledig bedekt.
• De machinebasis en de wandpanelen zijn gemaakt van hoogwaardige hars zand gieten, en de wandpanel dikte is 240 mm. Onafhankelijke versnellingsbak, universele verbinding transmissie.
• De golfrol is gemaakt van 48CrMo legeringsstaal. which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatmentDe diameter van de golfrol is ¢ 360 mm en de hardheid van het oppervlak is hoger dan HRC60 graden.
• De drukrol is ¢ 370 mm, het oppervlak is gemalen en gechroomd; de luchtdruk regelt de op- en neerbeweging en het materiaal is medium koolstofstaal nr. 45,met een vermogen van niet meer dan 50 W,.
• De lijmrolunit heeft een integrale skateboardstructuur, die tijdens het onderhoud voor onderhoud uit de machine kan worden verplaatst, wat de werkdoeltreffendheid verbetert;de lijmrol heeft een diameter van ¢252 mmDe oppervlakte van de schraperrol wordt gepolijst en gechroomd.
• De lijmcoating-eenheid kan als geheel worden verplaatst en de vervanging van de lijmrol is snel en handig.
• Het toestel voor het regelen van de luchtvochtigheid wordt gebruikt om de golffluit in een goede vervormingsstabiliteit te houden en scheuren te voorkomen.
• Het automatische circulerende lijmvoorzieningssysteem en het lijmapparaat van de diafragmapomp worden gebruikt, die een goed buffereffect hebben.
• Het hoofdvermogen wordt aangedreven door een variabele frequentiemotor, die energiebesparend en efficiënt is, met een laag storingspercentage.
• De lijmbreedte wordt elektrisch aangepast aan alle veranderingen in de breedte van het basispapier.
• Zowel de golfrol als de drukrol hebben een dubbelcilinderdruktoestel, dat stabiel werkt.
• De voorverwarming rol neemt een naadloze stalen buis van φ400mm geproduceerd door Tiangang, allemaal verbonden met metalen slangen
• De hoeveelheid lijm wordt elektrisch ingesteld. Het touchscreen wordt weergegeven en werkt, en de lijmkloof wordt met hoge nauwkeurigheid door de encoder verzonden.
• De kracht- en bedieningsonderdelen zijn uitgerust met veiligheidsnetten om de veiligheid van het personeel tijdens het draaien van de machine te waarborgen.
• De modulaire structuur, de tegelrol en de lijmcoating kunnen snel worden vervangen.

Technologische parameter:

1Werkwijdte: 2500 mm

2Bewegingsrichting: links of rechts (afhankelijk van de fabriek van de klant)

3. ontwerpsnelheid: 180 m/min Werksnelheid: 120-150 m/min

4Temperatuurbereik: 160-200°C

5Luchtbron: 0,4-0,9 MPa

6Stoomdruk: 0,8-1,3Mpa

7. golfgrote fluit (A, B, C, E of UV optioneel)

MdeParameter:

1. Hoofdmotor: 30KW Nominale spanning: 380V 50Hz Continuous (S1) working mode

2. Zuimmotor: 18 kW Nominale spanning: 380V 50Hz Continu (S1) werkmodus

3 Kleefregelverminder; 100 W Nominale spanning: 380 V 50 Hz Continu (S2) werkmodus

4 Lijmregelaarsgapmotor; 250W Nomenclatuurspanning: 380V 50HZ Continu (S2) werkmodus

5 Motor van de lijmpomp: 2,2 kW Nominale spanning: 380 V 50 Hz Continu (S1) werkmodus

met een breedte van niet meer dan 15 mmParameter:

1. golfroldiameter: ¢ 360 mm

2De diameter van de drukrol: ¢370 mm

3- Lijmrol diameters: ¢252 mm

4Diameter van vaste pastrol: ¢ 142 mm

5De diameter van de voorverwarmer: ¢ 400 mm.
