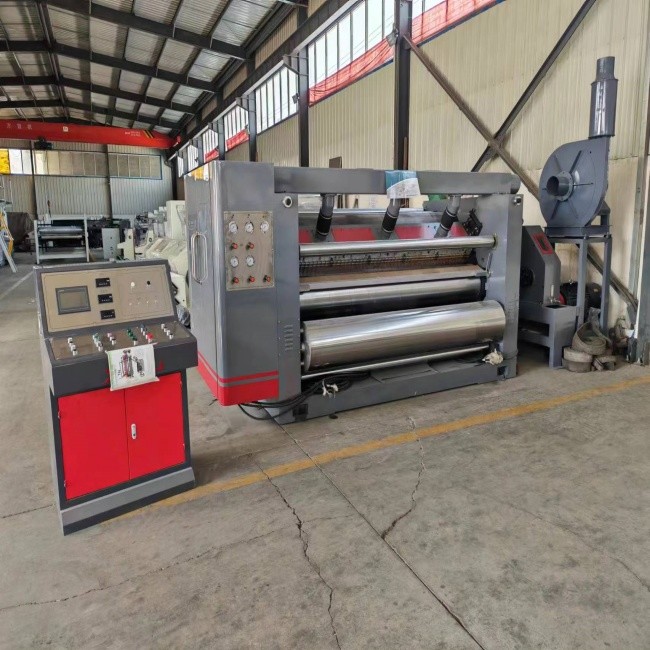

SF-360-2500 Model Modulariseerde eenzijdige kapzuigstructuur

SF-360-2500 Model Gemodulariseerde enkelzijdige unit

Sstructurele kenmerken:

• De afzuigkapzuigstructuur is overgenomen en is uitgerust met een krachtige hogedrukventilator. De luchtaanzuiging is voorzien van een geluiddemper. De luchtbron en de elektrische bediening zijn geconcentreerd in dezelfde bedieningskast, die op minimaal 1,5 meter afstand van de hoofdmachine staat. De bedieningszijde is volledig omsloten en volledig afgedekt.
• De machinebasis en wandpanelen zijn gemaakt van hoogwaardig harszandgietwerk en de dikte van het wandpaneel is 240 mm. Onafhankelijke versnellingsbak, kruiskoppeling transmissie.
• De gegolfde rol is gemaakt van 48CrMo-gelegeerd staal, dat is geblust en getemperd → ruw draaien → fijnboren van het binnengat → bakken van de askop → lassen → ontlaten van spanning → fijn draaien → ruw slijpen → middenfrequent afschrikken → CNC-slijpmachine fijn slijpen → behandeling met wolfraamcarbide; de diameter van de golfrol is ¢ 360 mm en de oppervlaktehardheid ligt boven HRC60 graden. De lagers van de belangrijkste onderdelen van de rol en aandrukrol zijn Havalo-lagers.
• De aandrukrol is ¢ 370 mm, het oppervlak is geslepen en verchroomd; de luchtdruk regelt de op en neer gaande beweging, en het materiaal is medium koolstofstaal nr. 45, geblust en getemperd (met een bufferapparaat).
• De lijmroleenheid heeft een integrale skateboardstructuur, die tijdens onderhoud uit de machine kan worden verplaatst voor onderhoud, wat de werkefficiëntie verbetert; de lijmroller heeft een diameter van ￠252 mm en het oppervlak is gepolijst en gegraveerd met 25 lijnen gaasverwerking van het puttype en vervolgens hardverchroomd. Het oppervlak van de schraperrol is gepolijst en hardverchroomd.

Technologische parameter:

1. Werkbreedte: 2500 mm

2. Bedieningsrichting: links of rechts (bepaald door de fabriek van de klant)

3. Ontwerpsnelheid: 180 m/min. Werksnelheid: 120-150 m/min

4. Temperatuurbereik: 160-200℃

5. Luchtbron: 0,4-0,9 MPa

6. Stoomdruk: 0,8-1,3 MPa

7. Golffluittype (A, B, C, E of UV optioneel)

Motorenparameter:

1. Hoofdmotor: 30 kW Nominale spanning: 380 V 50 Hz Continue (S1) werkmodus

2. Zuigmotor: 18 kW Nominale spanning: 380 V 50 Hz Continue (S1) werkmodus

3 Lijmaanpassingsverkleiner; 100W Nominale spanning: 380V 50HZ Continue (S2) werkmodus

4 Motor voor het aanpassen van de lijm; 250W Nominale spanning: 380V 50HZ Continue (S2) werkmodus

5 Lijmpompmotor: 2,2 kW Nominale spanning: 380 V 50 Hz Continue (S1) werkmodus

Rollenparameter:

1. Diameter golfrol: ¢360 mm

2. Diameter drukrol: ￠370 mm

3. Diameter lijmrol: ¢252 mm

4. Diameter vaste pastaroller: ¢142 mm

5. Diameter voorverwarmer: ￠400 mm
