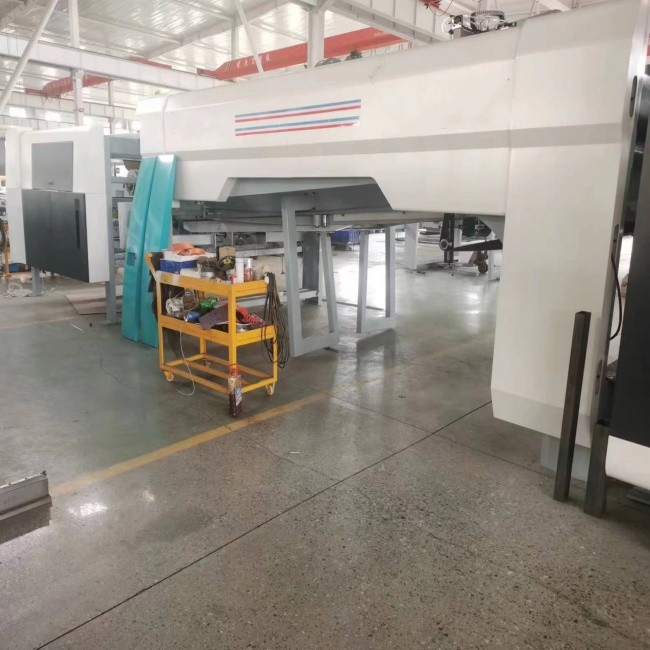

Flexoprinting vouwlijmmachine karton productielijn 350m per min

Flexo opvouwbare lijmkartonproductielijn

Maximale loopsnelheid: 350 m/min

Maximale verpakkingssnelheid: 20 pakketten/min

Kenmerken van apparatuur:

• 1. Hoge snelheid voor het vormen van dozen.
• 2. Nauwkeurige papierinvoer door luchtaanzuiging.
• 3. Goede controle over grootte en grootte, en sterke weerstand tegen verspilling.
• 4. Secundaire afwijkingscorrectie, elimineer de schaarmond volledig.
• 5. Nauwkeurig tellen.
• 6. Het kloppende deel zorgt ervoor dat de doos goed gevormd wordt.
• 7. Nauwkeurig en netjes stapelen.
• 8. Automatische lijmtoevoer, uniforme lijmtoepassing, lijmbesparing en alarmfunctie voor lijmtekort.
• 9. Digitale afstandsbediening, nauwkeurig, handig en snel.

• Invoering

• 1. Alle papiertransportbanden zijn onafhankelijk beweegbaar. De papiertransportbanden zijn voorzien van papieraandrukwielen, ventilatoren en borstels om het oud papier zo goed mogelijk op te ruimen. Geleidewielapparaat, bovenste en onderste riemklemoverbrenging. Elektrisch links en rechts lopend, eenvoudig in maat aan te passen
• 2. Lijmwiel: gemaakt van roestvrij staal, duurzamer en corrosiebestendig. Het lijmtrechter is uitgerust met lineaire geleidingen, waardoor het aanpassen van de positie gemakkelijker en nauwkeuriger wordt.
• 3. Vouwgedeelte: de belangrijkste functie is om de doos naar beneden te vouwen en de correctieplaat te gebruiken om de druklijn voor de tweede keer te corrigeren om de doos in een standaarddoos te vouwen.
• 4. Als het schraapgedeelte en het vouwgedeelte bij het reinigen van de vorm niet zijn schoongemaakt, worden de oudpapierresten opnieuw gereinigd.

• 5. Klop de onderdelen op elkaar: Klop de punten op elkaar en druk ze met een nauwkeurig getal naar buiten door middel van tellicht, tellen en correctie.
• 6. Uitvoergedeelte: Na het naar buiten duwen drukt de bovenstaande papierhouder soepel voor uitvoer.

• 7. Verpakkingsafdeling: door tegendrukpapiertechnologie toe te passen, wordt de hefsnelheid van linker- en rechterhandelingen verdubbeld en zijn zowel enkele als dubbele rijstroken beschikbaar.

Mechanische configuratie verpakkingsafdeling:

(1), Taizhou Haoli-reductiemiddel

(2), AirTAC-cilinder, magneetventiel

(3), Guangdong Duffy krachtoverbrengingsas

(4), Harbin-lager

Elektrische configuratie:

(1), Pansonic-PLC

(2), Simens-schakelaar

(3), Schneider-knop

(4), schakelende voeding: Taiwan MEAN WELL

(5), Foto-elektrische schakelaar Beifuning

(6), relais Omron

(7) Mens-machine-interface Kunlun Tongtai

• 8. Bedieningspaneel; keurt PLC-besturing goed en heeft functies zoals nulstelling en geheugen. (PLC gecombineerd met touchscreenbediening kan worden geselecteerd)
• 9. Elektrische configuratie:

Hoofdbesturingscomputer PLC: Pansonic

Aanraakscherm: Kunlun Tongtai

Schakelende voeding: MEAN WELL

Frequentieomvormer: Delta

Tussenestafette: Omron

Stroomonderbreker: Simens

Contactor: Simens

Foto-elektrische schakelaar: Shanghai Industrial Group

Klemmenblok: Chint

• 10. Het bedieningspaneel regelt voor elke actie van de machine de beweging naar links en rechts, het omhoog en omlaag gaan van de papierplaat, enz.

Werkingsprincipe

De kartonnen lijmsectie en de print- en stanssectie worden synchroon met elkaar verbonden, gebruikt en bediend, zodat het karton dat is bedrukt, gestanst of gesleufd soepel in de kartonnen lijmsectie kan komen. De balenpers is aangesloten op de dozenlijmsectie. Wanneer het karton klaar is met lijmen, vouwen en corrigeren, worden de pallets naar de balenpers getransporteerd. De balenpers heeft een foto-elektrische sensor en verzendt het signaal naar de PLC. De PLC bestuurt de werking van elk onderdeel van de balenpers.

Selectie van machineonderdelen:

1. Automatische lijmtoevoer, circulerende lijm, nooit lijmbreuk, geen noodzaak om handmatig lijm toe te voegen, wat tijd en moeite bespaart. Geschikt voor alle soorten lijm.

2. Roestvrijstalen lijmcoatingwiel, corrosiebestendig, slijtvast, lijmcoating gelijkmatig, lijmbesparend, de gebruikte hoeveelheid lijm is ongeveer een derde van de hoeveelheid handmatige lijmcoating.

3. Het vouwgedeelte is uitgerust met een verstelbare multi-pass drukwielset, waardoor het vouwen van de doos soepeler verloopt en het lijmen mooier en nauwkeuriger wordt.

4. Het telgedeelte corrigeert het stapelen van dozen en het stapelen en uitvoeren is veilig, stabiel, nauwkeurig en foutloos. Het is digitaal bestuurbaar en eenvoudig te bedienen. Het kan worden ingevoerd zonder de machine te stoppen.

Mpijnparameter

De maximale snelheid:320 meter/minuut

Maximaal aantal gelanceerde pakketten:20 pakketten

Maximale kartonnen maat:700 mm * 500 mm

Minimale kartonnen maat:195 mm * 105 mm

Maximale breedte karton (inclusief schommelhoes):1100 mm

Minimale breedte karton (inclusief schommelhoes):240 mm

Maximale stapelhoogte:350 mm

Minimale stapelhoogte:80 mm

Maximale hoeveelheid per verpakking:50 stuks

Minimale hoeveelheid per pakket:10 stuks

Riem:Siglin (joint venture tussen China en Duitsland)

Voor de gemarkeerde gebieden op de afbeelding moet u letten op regelmatig tanken en onderhoud "eens per halve maand" om de normale werking van de machine en een langere levensduur van de machine te garanderen.

Funderingsdiagram

Bijlage 1

Artikelen die door de koper moeten worden voorbereid:

1. Wanneer de machine arriveert, bereidt u de vorkheftruck voor, een lange vork van vijf tot acht ton.

2. Bereid relevante locaties voor.

3. Bereid het hoofdnetsnoer, gas, voor.

4. Hulp van beveiligingspersoneel.

5. Bereid het karton voor en test de machine op elk gewenst moment.

Bijlage2

Veilige werking:

1. Voordat u met uw werk begint, moet u werkkleding en werkschoenen dragen, de knopen en manchetten dichtmaken en geen voorwerpen in uw zakken stoppen die gemakkelijk kunnen vallen.

2. Nadat de bemanning op het werk is aangekomen, controleert u of er zich geen mensen of vuil binnen het werkingsbereik van de apparatuur bevinden. De beschermkap op het apparaat moet intact zijn en mag niet los zitten.

3. Voordat de apparatuur wordt gestart, moet de bel rinkelen en moet het alarm klinken. Pas nadat opnieuw is bevestigd dat zich niemand in het werkingsbereik van de apparatuur bevindt, kan deze worden opgestart.

4. Wanneer de apparatuur in werking is, is het ten strengste verboden alle bedieningsoppervlakken met de handen aan te raken, en onderhouds- en veegwerkzaamheden zijn niet toegestaan. Het is niet toegestaan ​​om de loopgedeelten te kruisen.

5. Bemanningsleden moeten zich strikt houden aan hun posten volgens de arbeidsverdeling, en het is verboden posten over te slaan of hun posten zonder toestemming te verlaten. Ze moeten altijd letten op de werking van de apparatuur.

6. Wanneer de apparatuur in werking is, is het ten strengste verboden alle bedieningsoppervlakken met de handen aan te raken, en onderhouds- en veegwerkzaamheden zijn niet toegestaan. Het is niet toegestaan ​​om de loopgedeelten te kruisen.

7. Bemanningsleden moeten zich strikt houden aan hun posten volgens de arbeidsverdeling, en het is verboden posten over te slaan of hun posten te verlaten zonder toestemming. Ze moeten altijd letten op de werking van de apparatuur.

Als er een afwijking wordt gevonden, schakel dan de machine onmiddellijk uit.

8. Tijdens het werken mag niemand rond de apparatuur spelen of harde geluiden maken.

9. Tijdens het werkproces dient de werkplek schoon en vlot te worden gehouden. Zorg ervoor dat er geen rommel rond het apparaat is. Gereedschappen en onderdelen moeten op de daarvoor bestemde plaatsen worden geplaatst.

10. De operator van deze machine moet bekend zijn met de functies en locaties van de belangrijkste knoppen van de apparatuur. Als er een ongeluk gebeurt, kan iedereen op de noodstopschakelaar drukken.
