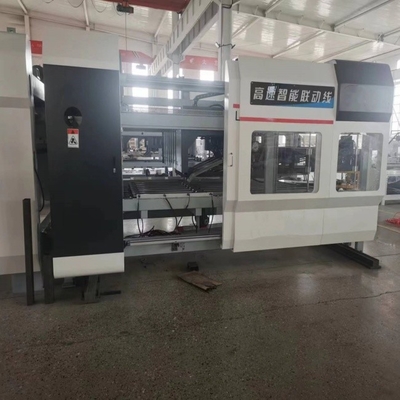

Flexo opvouwbare lijmkartonproductielijn
Maximale loopsnelheid: 350 m/min
Maximale verpakkingssnelheid: 20 pakketten/min
Kenmerken van apparatuur:
- 1. Hoge snelheid voor het vormen van dozen.
- 2. Nauwkeurige papierinvoer door luchtaanzuiging.
- 3. Goede controle over grootte en grootte, en sterke weerstand tegen verspilling.
- 4. Secundaire afwijkingscorrectie, elimineer de schaarmond volledig.
- 5. Nauwkeurig tellen.
- 6. Het kloppende deel zorgt ervoor dat de doos goed gevormd wordt.
- 7. Nauwkeurig en netjes stapelen.
- 8. Automatische lijmtoevoer, uniforme lijmtoepassing, lijmbesparing en alarmfunctie voor lijmtekort.
- 9. Digitale afstandsbediening, nauwkeurig, handig en snel.
- 1. Alle papiertransportbanden zijn onafhankelijk beweegbaar. De papiertransportbanden zijn voorzien van papieraandrukwielen, ventilatoren en borstels om het oud papier zo goed mogelijk op te ruimen. Geleidewielapparaat, bovenste en onderste riemklemoverbrenging. Elektrisch links en rechts lopend, eenvoudig in maat aan te passen
- 2. Lijmwiel: gemaakt van roestvrij staal, duurzamer en corrosiebestendig. Het lijmtrechter is uitgerust met lineaire geleidingen, waardoor het aanpassen van de positie gemakkelijker en nauwkeuriger wordt.
- 3. Vouwgedeelte: de belangrijkste functie is om de doos naar beneden te vouwen en de correctieplaat te gebruiken om de druklijn voor de tweede keer te corrigeren om de doos in een standaarddoos te vouwen.
- 4. Als het schraapgedeelte en het vouwgedeelte bij het reinigen van de vorm niet zijn schoongemaakt, worden de oudpapierresten opnieuw gereinigd.
- 5. Klop de onderdelen op elkaar: Klop de punten op elkaar en druk ze met een nauwkeurig getal naar buiten door middel van tellicht, tellen en correctie.
- 6. Uitvoergedeelte: Na het naar buiten duwen drukt de bovenstaande papierhouder soepel voor uitvoer.
- 7. Verpakkingsafdeling: door tegendrukpapiertechnologie toe te passen, wordt de hefsnelheid van linker- en rechterhandelingen verdubbeld en zijn zowel enkele als dubbele rijstroken beschikbaar.
Mechanische configuratie verpakkingsafdeling:
(1), Taizhou Haoli-reductiemiddel
(2), AirTAC-cilinder, magneetventiel
(3), Guangdong Duffy krachtoverbrengingsas
(4), Harbin-lager
Elektrische configuratie:
(1), Pansonic-PLC
(2), Simens-schakelaar
(3), Schneider-knop
(4), schakelende voeding: Taiwan MEAN WELL
(5), Foto-elektrische schakelaar Beifuning
(6), relais Omron
(7) Mens-machine-interface Kunlun Tongtai
- 8. Bedieningspaneel; keurt PLC-besturing goed en heeft functies zoals nulstelling en geheugen. (PLC gecombineerd met touchscreenbediening kan worden geselecteerd)
- 9. Elektrische configuratie:
Hoofdbesturingscomputer PLC: Pansonic
Aanraakscherm: Kunlun Tongtai
Schakelende voeding: MEAN WELL
Frequentieomvormer: Delta
Tussenestafette: Omron
Stroomonderbreker: Simens
Contactor: Simens
Foto-elektrische schakelaar: Shanghai Industrial Group
Klemmenblok: Chint
- 10. Het bedieningspaneel regelt voor elke actie van de machine de beweging naar links en rechts, het omhoog en omlaag gaan van de papierplaat, enz.
Werkingsprincipe
De kartonnen lijmsectie en de print- en stanssectie worden synchroon met elkaar verbonden, gebruikt en bediend, zodat het karton dat is bedrukt, gestanst of gesleufd soepel in de kartonnen lijmsectie kan komen. De balenpers is aangesloten op de dozenlijmsectie. Wanneer het karton klaar is met lijmen, vouwen en corrigeren, worden de pallets naar de balenpers getransporteerd. De balenpers heeft een foto-elektrische sensor en verzendt het signaal naar de PLC. De PLC bestuurt de werking van elk onderdeel van de balenpers.
Selectie van machineonderdelen:
1. Automatische lijmtoevoer, circulerende lijm, nooit lijmbreuk, geen noodzaak om handmatig lijm toe te voegen, wat tijd en moeite bespaart. Geschikt voor alle soorten lijm.
2. Roestvrijstalen lijmcoatingwiel, corrosiebestendig, slijtvast, lijmcoating gelijkmatig, lijmbesparend, de gebruikte hoeveelheid lijm is ongeveer een derde van de hoeveelheid handmatige lijmcoating.
3. Het vouwgedeelte is uitgerust met een verstelbare multi-pass drukwielset, waardoor het vouwen van de doos soepeler verloopt en het lijmen mooier en nauwkeuriger wordt.
4. Het telgedeelte corrigeert het stapelen van dozen en het stapelen en uitvoeren is veilig, stabiel, nauwkeurig en foutloos. Het is digitaal bestuurbaar en eenvoudig te bedienen. Het kan worden ingevoerd zonder de machine te stoppen.
Mpijnparameter
De maximale snelheid:320 meter/minuut
Maximaal aantal gelanceerde pakketten:20 pakketten
Maximale kartonnen maat:700 mm * 500 mm
Minimale kartonnen maat:195 mm * 105 mm
Maximale breedte karton (inclusief schommelhoes):1100 mm
Minimale breedte karton (inclusief schommelhoes):240 mm
Maximale stapelhoogte:350 mm
Minimale stapelhoogte:80 mm
Maximale hoeveelheid per verpakking:50 stuks
Minimale hoeveelheid per pakket:10 stuks
Riem:Siglin (joint venture tussen China en Duitsland)
| Model |
2400Model |
2600Model |
2800Model |
2000Model |
| MaatEEN(mm) |
80-660 |
80–660 |
80-660 |
80-660 |
| MaatB(mm) |
470-2400 |
600–2600 |
600-2800 |
600-2000 |
| MaatC(mm) |
130-660 |
165–660 |
165-660 |
135-660 |
| MaatD(mm) |
170-1050 |
240–1200 |
240-1200 |
200-1000 |
| Installatiegebied (mm) |
10-3m |
10,5-3,5 m |
10,5-3,7 m |
10-3,5 m |
| Stroom(kW) |
8 kW |
8 kW |
8 kW |
8 kW |
| Totaal gewicht(T) |
5T |
5,5T |
5,5T |
5,5T |
Deze machine kan 2-8 mm drielaags en vijflaags golfkarton verwerken
Onderhouds- en smeerschema
Voor de gemarkeerde gebieden op de afbeelding moet u letten op regelmatig tanken en onderhoud "eens per halve maand" om de normale werking van de machine en een langere levensduur van de machine te garanderen.
Funderingsdiagram
