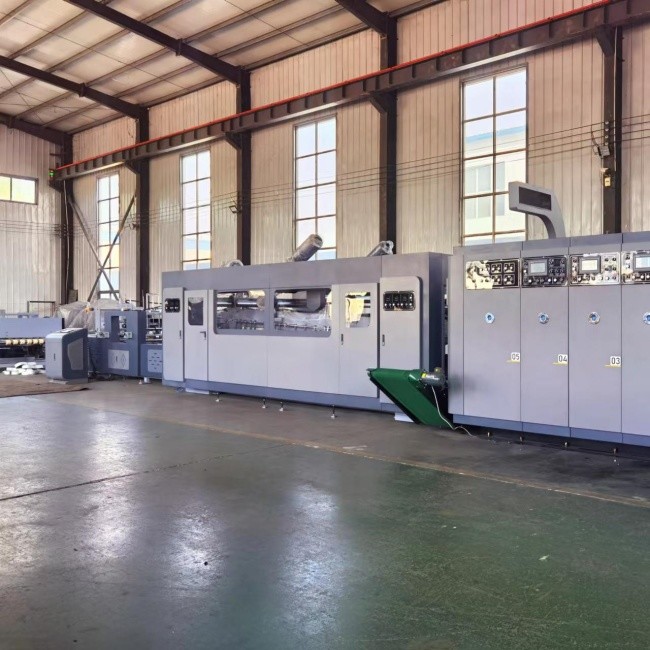

FFG Flexo Printing Folding Gluer Case Making Machine CNC besturingssysteem

Productielijn voor vouwglue karton

Maximale rijsnelheid: 350 m/min

Maximale verpakkingssnelheid:20verpakkingen/min

Doel en kenmerken:

• CNC-besturingssysteem, foutweergave, productiecontrole, onderhoud op afstand.
• Automatisch detectie- en positioneringssysteem, snel laden van platen, snel platenwisselen.
• Vergrote stofdoos, antistatisch apparaat, centrale stofverzameling, drukbescherming, effectieve stofverwijdering.
• Het adopteert met legeringstaal geavanceerde aarding voor de zuigwieltransmissie en -aandrijving om nauwkeurigheid en levensduur te garanderen.
• Dubbele zitplaats "vorming, slotting" met een nauwkeurig geleidings- en reguleringswielsysteem, explosiebestendige draad, uitstekende vouw- en vormingseffecten.
• "Up and down" high-speed paper stacking and recycling collection system, bescherming tegen oppervlakte slijtage, hoge productie efficiëntie.
• Elektrische onderdelen, overbrengingslagers, enz. maken gebruik van internationale merken, gecertificeerd door de Europese CE.

Telling van de output-eenheid:

• "Up and down" verzamelsysteem voor effectieve bescherming tegen oppervlakte slijtage, hoge productie aanpasbaarheid.
• Hoogfrequente correctie, papier laten vallen, pneumatische platte, circulerende transmissie.
• Multi-servo-aandrijving, hoge snelheid tellend, stapelend, recycling verzamelingssysteem, dat een hoge productiviteit garandeert.
• Vervoerbanduitgang voor het tellen, rolassistent voor het drukken van papier, elektrisch verstelbare papierscheiding.
• Elektrische aanpassing van de horizontale beweging voor het tellen van de uitgangs-eenheid.

Afklapbare eenheid:

• Verlengde hoge sterkte vouwdoos brugarm om de vouwnauwkeurigheid en hoge snelheidstabiliteit te garanderen.
• Gebruikt een lineair geleid synchroon laterale beweging systeem, met een hoge sterkte brug steun in het midden voor een soepele verplaatsing.
• Elastisch geleidingsrol systeem met verstelbare vrijheid, beschermend tegen compressie schade, effectief het oplossen van papier jam problemen.
• Vervouwbare vormgevende stuurwiel, met begeleidende staven, goed vouwend effect met bovenste en onderste riemklemvervoer.
• Achterste zuigriemtransmissie, onafhankelijk aangedreven motor aan beide zijden om afwijkingen effectief te corrigeren.

Verplaatsingseenheid:

• CNC gekoppelde besturing, handige en snelle aanpassing.
• Elastische leidingdrukrol, bovenste en onderste bandklemtransmissie.
• Meerdere afvalverwijderingsapparaten: luchtmes, borstel, elektrische rolborstel, uitstekend afvalverwijderend effect.
• Een constant temperatuur aanpasbaar kleefsysteem, dat een constante kleeftemperatuur handhaaft voor optimale kleefkenmerken.
• Mesh hole groot lijm wiel systeem, stabiele lijm, gecontroleerde lijm hoeveelheid, elektrisch verstelbare positie.

Kenmerken van de apparatuur:

• Inleiding
• 1Alle papierbanden kunnen onafhankelijk van elkaar worden verplaatst. De papierbanden zijn uitgerust met papierperswielen, ventilatoren en borstels om het afvalpapier zo goed mogelijk op te ruimen.GidswielElektrische links en rechts lopen, gemakkelijk om de grootte aan te passen
• 2. Kleefwiel: Gemaakt van roestvrij staal, duurzamer en corrosiebestendig. De lijmhopper is uitgerust met lineaire gidsen, waardoor de positie aanpassing handiger en nauwkeuriger.
• 3. Klappend deel: De belangrijkste functie is het karton naar beneden te vouwen en de correctieplaat te gebruiken om de druklijn voor de tweede keer te corrigeren om het karton in een standaarddoos te vouwen.
• 4Voor het schoonmaken van de gietvormen, indien het schraap- en het vouwgedeelte niet is schoongemaakt, worden de afvalpapierresten opnieuw schoongemaakt.

• 5Sla de delen bij elkaar: Sla de punten bij elkaar en duw ze met een nauwkeurig getal door licht te tellen, te tellen en te corrigeren.
• 6. Uitgangsdeel: Na uit te duwen, drukt de bovenstaande papierhouder soepel voor de uitgang.

Mechanische configuratie van de verpakkingsafdeling:

(1) Taizhou Haoli reducer

(2) AirTAC-cilinder, magnetoventil

(3) Guangdong Duffy transmissieas

(4) Lagers voor Harbin

Elektrische opstelling:

(1) Panasonic PLC

(2) Siemens contactor

(3) Schneiderknop

(4) Schakelstroom: Taiwan MEAN WELL

(5), Foto-elektrische schakelaar Beifuning

(6), Relay Omron

(7) Mens-machine-interface Kunlun Tongtai

• 8. bedieningspaneel; neemt PLC-besturing aan en heeft functies zoals nulstellen en geheugen. (PLC in combinatie met aanraakschermbesturing kan worden geselecteerd)
• 9Het bedieningspaneel regelt voor elke bewegingen van de machine de beweging van links en rechts, de stijging en daling van de papierplaat, enz.

Selectie van machineonderdelen

1. Automatische lijmtoevoer, circulerende lijm, nooit lijmbrekingen, geen handmatige toevoeging van lijm, tijd en moeite besparen. Geschikt voor alle soorten lijm.

2. roestvrij staal lijm coating wiel, corrosiebestendig, slijtvast, lijm coating gelijkmatig, het besparen van lijm, de hoeveelheid lijm gebruikt is ongeveer een derde van de hoeveelheid van de handmatige lijm coating.

3Het vouwdeel is uitgerust met een verstelbare multi-pass presswiel, waardoor het vouwen van de karton soepeler en het plakken mooier en nauwkeuriger verloopt.

4Het telgedeelte corrigeert de stapeling van de karton, en de stapeling en output zijn veilig, stabiel, nauwkeurig en foutloos.Het kan worden ingevoerd zonder het stoppen van de machine.

MAchine-parameter

Maximale snelheid:320 meter/min

Maximaal aantal verpakkingen:20 verpakkingen

Maximale afmeting karton:700 mm*500 mm

Minimale afmeting van het karton:195 mm*105 mm

Maximale breedte van karton (inclusief schommeldoek):1100 mm

Minimale breedte van karton (inclusief schommeldoek):240 mm

Maximale stapelhoogte:350 mm

Minimale stapelhoogte:80 mm

Maximale hoeveelheid per verpakking:50 stuks

Minimale hoeveelheid per verpakking:10 stuks

Gordel:Siglin (gemeenschappelijke onderneming tussen China en Duitsland)

Voor de gemarkeerde gebieden in de afbeelding,aandacht besteden aan regelmatig tanken en onderhoud "eenmaal per half maand" om de normale werking van de machine en een langere levensduur van de machine te garanderen.

Grondslagschema

Aanhangsel

Veilig gebruik:

1. Voordat u aan het werk gaat, moet u werkkleding en werkschoenen dragen, de knoppen en manchetten vastmaken en geen gemakkelijk te vallen spullen in uw zakken stoppen.

2.Na aankomst van de bemanning op het werk, controleert u of er geen personen of puin in het werkbereik van de apparatuur zijn.

3. Voordat de apparatuur wordt gestart, moet de bel rinkelen en moet het alarm worden geluid..

4Wanneer de apparatuur in gebruik is, is het ten strengste verboden alle werkvlakken met de hand aan te raken en zijn onderhouds- en veegwerkzaamheden niet toegestaan.Het is niet toegestaan de loopdelen over te steken..

5De bemanningsleden moeten zich strikt houden aan hun functies volgens de arbeidsverdeling, en ze zijn verboden hun functies te overslaan of hun functies te verlaten zonder toestemming.Zij moeten altijd aandacht besteden aan de werking van de apparatuur..

6Wanneer de apparatuur in gebruik is, is het ten strengste verboden alle werkvlakken met de hand aan te raken en zijn onderhouds- en veegwerkzaamheden niet toegestaan.Het is niet toegestaan de loopdelen over te steken..

7De bemanningsleden moeten zich strikt houden aan hun functies volgens de arbeidsverdeling, en ze zijn verboden hun functies te overslaan of hun functies te verlaten zonder toestemming.Zij moeten altijd aandacht besteden aan de werking van de apparatuur..

Als er een afwijking wordt gevonden, moet u de machine onmiddellijk uitschakelen.

8Bij het werken mag niemand om de apparatuur heen spelen of hard geluid maken.

9. Tijdens het werkproces dient de werkplek schoon en glad te worden gehouden. Zorg ervoor dat er geen rommel rond het apparaat is. Werktuigen en onderdelen dienen op aangewezen plaatsen te worden geplaatst.

10De gebruiker van deze machine moet bekend zijn met de functies en de plaatsen van de hoofdknoppen van de apparatuur.
