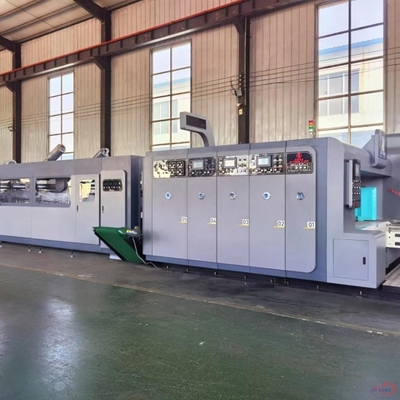

Hoogfrequente dooscorrectie FFG Flexo Printing Folding Gluer Case Making Machine

Productielijn voor vouwglue karton

Maximale rijsnelheid: 350 m/min

Maximale verpakkingssnelheid:20verpakkingen/min

Doel en kenmerken:

• CNC-besturingssysteem, foutweergave, productiecontrole, onderhoud op afstand.
• Automatisch detectie- en positioneringssysteem, snel laden van platen, snel platenwisselen.
• Vergrote stofdoos, antistatisch apparaat, centrale stofverzameling, drukbescherming, effectieve stofverwijdering.
• Het adopteert met legeringsstaal geavanceerde aarding voor de zuigwieltransmissie en aandrijving om nauwkeurigheid en levensduur te garanderen.
• Dubbele zitplaats "vorming, slotting" met een nauwkeurig geleidings- en reguleringswielsysteem, explosiebestendige draad, uitstekende vouw- en vormingseffecten.
• "Up and down" high-speed paper stacking and recycling collection system, bescherming tegen oppervlakte slijtage, hoge productie-efficiëntie.
• Elektrische onderdelen, overbrengingslagers, enz. maken gebruik van internationale merken, gecertificeerd door de Europese CE.

Telling van de output-eenheid:

• "Up and down" verzamelsysteem voor effectieve bescherming tegen oppervlakte slijtage, hoge productie aanpasbaarheid.
• Hoogfrequente correctie, papier laten vallen, pneumatische platte, circulerende transmissie.
• Multi-servo-aandrijving, hoge snelheid teling, stapelen, recycling verzamelingssysteem, die een hoge productiviteit garandeert.
• Vervoerbanduitgang voor het tellen van de eenheid, rolassistent voor het persen van papier, elektrisch verstelbare papieren spleet.
• Elektrische aanpassing van de horizontale beweging voor het tellen van de uitgangs-eenheid.

Afklapbare eenheid:

• Verlengde hoge sterkte vouwdoos brugarm om de vouwnauwkeurigheid en hoge snelheidstabiliteit te garanderen.
• Gebruikt een lineair geleid synchroon laterale beweging systeem, met een hoge sterkte brug steun in het midden voor een soepele verplaatsing.
• Elastisch geleidingsrol systeem met verstelbare vrijheid, bescherming tegen compressie schade, effectief het oplossen van papier jam problemen.
• Vervouwbare vormgevende stuurwiel, met begeleidende staven, goed vouwend effect met bovenste en onderste riemklemvervoer.
• Achterste zuigriemtransmissie, onafhankelijk aangedreven motor aan beide zijden voor een effectieve correctie van afwijkingen.

Verplaatsingseenheid:

• CNC gekoppelde besturing, handige en snelle aanpassing.
• Elastische leidingdrukrol, bovenste en onderste bandklemtransmissie.
• Meerdere afvalverwijderingsapparaten: luchtmes, borstel, elektrische rolborstel, uitstekend afvalverwijderend effect.
• Een constant temperatuur aanpasbaar kleefsysteem, waarbij de kleeftemperatuur constant wordt gehandhaafd voor optimale kleefkenmerken.
• Mesh hole groot lijm wiel systeem, stabiele lijm, gecontroleerde lijm hoeveelheid, elektrisch verstelbare positie.

Kenmerken van de apparatuur:

• Inleiding
• 1Alle papierbanden kunnen onafhankelijk van elkaar worden verplaatst. De papierbanden zijn uitgerust met papierperswielen, ventilatoren en borstels om het afvalpapier zo goed mogelijk op te ruimen.GidswielElektrische links en rechts lopen, gemakkelijk om de grootte aan te passen
• 2. Kleefwiel: gemaakt van roestvrij staal, duurzamer en corrosiebestendig. De lijmhoepel is uitgerust met lineaire gidsen, waardoor de positie aanpassing handiger en nauwkeuriger.
• 3. Klappend deel: De belangrijkste functie is om de karton naar beneden te vouwen en de correctieplaat te gebruiken om de druklijn voor de tweede keer te corrigeren om de karton in een standaarddoos te vouwen.
• 4Voor het schoonmaken van de gietvormen wordt, indien het schraap- en het vouwgedeelte niet is schoongemaakt, het afval van het papier opnieuw schoongemaakt.

• 5Sla de delen bij elkaar: Sla de punten bij elkaar en duw ze met een nauwkeurig getal door licht te tellen, te tellen en te corrigeren.
• 6. Uitgangsdeel: Na uit te duwen, drukt de bovenstaande papierhouder soepel voor de uitgang.

Mechanische configuratie van de verpakkingsafdeling:

(1) Taizhou Haoli reducer

(2) AirTAC-cilinder, magnetoventil

(3) Guangdong Duffy transmissieas

(4) Lagers voor Harbin

Elektrische opstelling:

(1) Panasoni PLC

(2) Siemen contactor

(3) Schneiderknop

(4) Schakelstroom: Taiwan MEAN WELL

(5), Foto-elektrische schakelaar Beifuning

(6), Relay Omron

(7) Mens-machine-interface Kunlun Tongtai

• 8. besturingspaneel; neemt PLC-besturing aan en heeft functies zoals nulstellen en geheugen. (PLC gecombineerd met aanraakschermbesturing kan worden geselecteerd)
• 9Het bedieningspaneel regelt voor elke handeling van de machine de beweging van links en rechts, de stijging en daling van de papierplaat, enz.

MAchine-parameter

Maximale snelheid:320 meter/min

Maximaal aantal verpakkingen:20 verpakkingen

Maximale afmeting karton:700 mm*500 mm

Minimale afmeting van het karton:195 mm*105 mm

Maximale breedte van karton (inclusief schommeldoek):1100 mm

Minimale breedte van karton (inclusief schommeldoek):240 mm

Maximale stapelhoogte:350 mm

Minimale stapelhoogte:80 mm

Maximale hoeveelheid per verpakking:50 stuks

Minimale hoeveelheid per verpakking:10 stuks

Gordel:Siglin (gemeenschappelijke onderneming tussen China en Duitsland)
