NC-100 NC-snijder spiraalvormige messen

De dwarssnijmachine voor golfpapier, ook wel dwarssnijmachine genoemd, valt onder de categorie dozenverwerkingsmachines. Binnen een productielijn voor golfkarton is de dwarssnijmachine voor golfpapier de apparatuur die wordt gebruikt voor het snijden van het karton tot eindproducten. De technische prestaties en aanpassing van de apparatuur hebben een directe invloed op de nauwkeurigheid van de uiteindelijke snijgrootte, of de vouwen breken, en op de gladheid en het uiterlijk van de snijranden van het afgewerkte karton.


De dwarssnijmachine voor golfpapier is een van de essentiële zelfstandige machines in een productielijn voor golfkarton. Er zijn twee soorten dwarssnijmachines gebaseerd op de transmissiebesturingsmethode: mechanische dwarssnijmachines en computergestuurde dwarssnijmachines. Computergestuurde transversale machines worden bediend via industriële besturingscomputers. Ze snijden het karton door de rotatie van de messenas te regelen op basis van de vooraf ingestelde lengte. Gecombineerd met nauwkeurige mechanische transmissie kunnen deze machines snijfouten binnen een bereik van ±1 mm houden. Computergestuurde dwarssnijmachines omvatten dwarssnijmachines met spiraalvormige messen en dwarssnijmachines met rechte messen. Cross-snijmachines met spiraalvormige messen zijn meer geschikt voor het snel snijden van dik karton, omdat ze gladde sneden en een langere levensduur van het mes opleveren.

Structureel kenmerk:

• Het kan bestellingen van 200 eenheden opslaan, de snijmachinespecificaties snel en nauwkeurig vervangen, bestellingen zonder onderbrekingen wijzigen, en maakt netwerkcomputers mogelijk om het productiebeheer te vergemakkelijken.
• De aandrijftandwielen van de mesas zijn van nauwkeurig gesmeed staal, inductiegehard, spelingsvrije transmissie, geavanceerde sleutelloze verbinding, hoge transmissienauwkeurigheid.
• De snijmachine heeft een ingelegde spiraalvormige structuur van het stalen mes aan de voorkant, een gekarteld mes. schaar, schaar, schuifkracht, lange levensduur van het mes
• Rond de invoerrollen wordt gebruik gemaakt van de zonnetandplaten, waardoor de levering soepel verloopt, de druk gelijkmatig wordt uitgeoefend, het plaatbord gemakkelijk kan worden verpletterd of verstopping kan worden veroorzaakt
• Dit model is de remenergieopslag (niet-dynamisch remmen), dus het energieverbruik in het productieproces, het gemiddelde elektriciteitsverbruik is 1/3 van een gewone NC-snijmachine, waardoor meer dan 70% stroom wordt bespaard om het doel van geldbesparing te bereiken.
• Nauwkeurig verstelbaar tandwiel zonder tussenruimte om nauwkeurige mesinschakeling en loopbalans te garanderen.
• Met behulp van een onafhankelijke oliepomp en filter met twee koperen distributies in elke versnellingspositie olie, smering en koeling
• Messenrol: gesmeed staal van fijne kwaliteit, uitgebalanceerd, met goede stabiliteit.

Parameters van de roldiameter:

• Kruis op de hartafstand van de mesas: ￠216 mm
• Vóór de onderste transportroldiameter ¢156 mm
• Na de onderste transportroldiameter: ￠156 mm
• Diameter voorkant van de degelrol: ￠70 mm
• Diameter voorkant van de degelrol: ￠70 mm

Let op: Er zitten tenslotte slijprollen, hardverchroomd aan (op behalve onder de messenas) omgaan

Vermogensmotoren en elektrische parameters:

• hoofdmotorvermogen: 18,5 kW Volledige AC synchrone servo
• Voor en na het voeden van het motorvermogen: 3 kW (frequentieregeling)
• Motorvermogen smeeroliepomp: 0,25 kW

Voornamelijk ingekochte onderdelen, grondstoffen en herkomst:

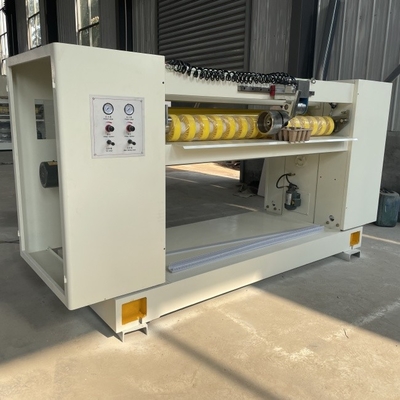

Afbeelding van machinedetails
